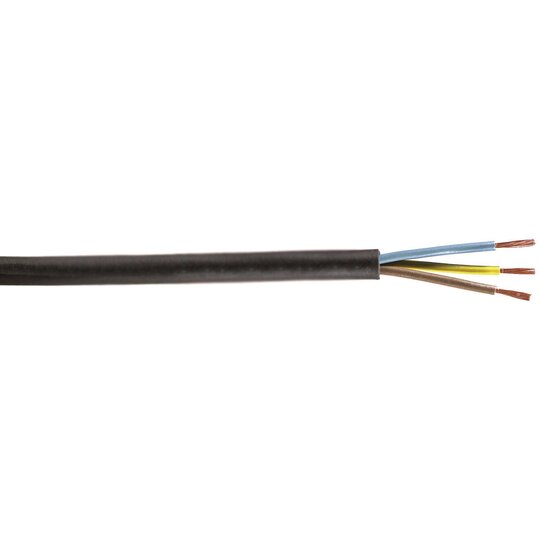

H07RN-F 3G1 Eca Trommel
500 Meter

Listenpreis
Art.-Nr.
1052099
EAN
Hersteller-Nr.
H07RN-F 3X1
DEHA.-Nr.
0104775
eClass.-Nr.
Zolltarif-Nr.
85444995
Leiter-Nennquerschnitt 1,00 qmm
Leiter-Klasse Kl.5 = feindrähtig
Ader-Zahl 3
Werkstoff der Aderisolation Gummimischung
Ader-Kennzeichnung Farbe
Schutzleiter true
Schirm false
Mantelmaterial Gummimischung
Mantel-Farbe schwarz
Ausführung rund
Raucharm nach EN 61034-2 false
Halogenfrei nach EN 50267-2-2 false
Flammwidrig nach EN 60332-1-2
Ölbeständig nach EN 60811-2-1 true
Außendurchmesser ca. 8,40 mm
Zul. max. Leitertemperatur +80 €C
Zul. Kabelaußentemperatur bei Montage/Handling -25 - +80 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -25 - +80 €C
Nennspannung U0 450 V
Nennspannung U 750 V

Schwere Gummischlauchleitung H07RN-F 3G1 gemäß VDE 0282-4


Anwendung

Für den Anschluss von Betriebsmitteln unter sehr extremen Belastungen, sowohl in mechanischer als auch thermischer Hinsicht. Zum Beispiel für Geräte in landwirtschaftlichen, gewerblichen und feuergefährdeten Betriebstätten. Weiter werden sie für große Kochkessel, Heizplatten, Handleuchten, Elektrowerkzeuge wie Kreissägen, Bohrmaschienen, Heimwerkgeräte, aber auch für transportable Motoren oder Maschinen auf Baustellen oder in landwirtschaftlichen Betrieben usw. verwendet. Einsetzbar auch für feste Verlegung, z. B. auf Putz, in provisorischen Bauten und Wohnbaracken. Zulässig für direkte Verlegung auf Bauteilen von Hebezeugen, Maschinen usw.


Aufbau

  • Leiter: Kupferlitze feindrähtig Klasse 5
  • Aderisolation: Gummimischung nach VDE 0207 T. 20
  • Aderkennzeichnung: nach VDE 0293-308
  • Außenmantel: Gummimischung nach VDE 0207 T. 21
  • Mantelfarbe: schwarz
  • Hinweis:
  • G = mit Schutzleiter gn-ge
  • X = ohne Schutzleiter


  • Technische Daten:

  • Nennspannung: 450/750 V
  • Prüfspannung: 2500 V
  • Temperaturbereich (beim Verlegen): -25 °C bis +80 °C
  • Temperaturbereich (nach Verlegen): -25 °C bis +80 °C
  • Betriebstemperatur: +80 °C (max.)
  • Biegeradius: 6x Leitungsdurchmesser (min.)
  • Dauerzugbelastung: max. 15 N/mm2 unter Berücksichtigung des Gesamt-Kupferquerschnitts
  • Brandverhalten: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
  • Ölbeständigkeit des Mantels: nach VDE 0472 T. 803 Prüfart A
  • Ozonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw. nach VDE 0472 T. 805 A1 Prüfart C
