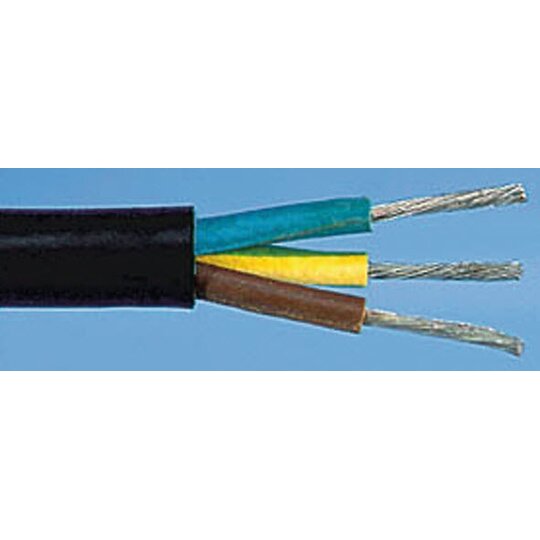

H05RR-F 3G1 Eca Ring 50
50 Meter

Listenpreis
Art.-Nr.
1044053
EAN
Hersteller-Nr.
H05RR-F 3X1
DEHA.-Nr.
0100086
eClass.-Nr.
Zolltarif-Nr.
85444995
Leiter-Nennquerschnitt 1,00 qmm
Leiter-Klasse Kl.5 = feindrähtig
Ader-Zahl 3
Werkstoff der Aderisolation Gummimischung
Ader-Kennzeichnung Farbe
Schutzleiter true
Schirm false
Mantelmaterial Gummimischung
Mantel-Farbe schwarz
Ausführung rund
Raucharm nach EN 61034-2 false
Halogenfrei nach EN 50267-2-2 false
Flammwidrig nach EN 60332-1-2
Ölbeständig nach EN 60811-2-1 true
Außendurchmesser ca. 7,20 mm
Zul. max. Leitertemperatur +60 €C
Zul. Kabelaußentemperatur bei Montage/Handling -25 - +60 €C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -40 - +60 €C
Nennspannung U0 300 V
Nennspannung U 500 V

AnwendungFür den Anschluss von Elektrogeräten,bei geringen bis mittleren mechanischenBeanspruchungen in Haushalten, Küchen und Büroräumen für leichte Handgeräte, jedoch nicht für den ständigen Einsatz im Freien.AufbauLeiter: Kupferlitze feindrähtig Klasse 5 blank oder verzinntAderisolation: Gummimischung nach VDE 0207 T. 20Aderkennzeichnung: nach VDE 0293-308Außenmantel: Gummimischung nach VDE 0207 T. 21Mantelfarbe: schwarzHinweisG = mit Schutzleiter gn-geX = ohne SchutzleiterTechnische DatenNennspannung: 300/500 VPrüfspannung: 2000 VTemperaturbereich: -25 °C - +60 °C (beim Verlegen) -40 °C - +60 °C (nach Verlegen)Betriebstemp.: +60 °C (max.)Biegeradius: 7,5 x Leitungsdurchmesser (min.)Brandverhalten: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)Ölbeständigkeit desMantels: nach VDE 0472 T. 803 Prüfart AOzonbeständigkeit: nach VDE 0472 T. 805 Prüfart A bzw nach VDE 0472 T. 805 A1 Prüfart C.

0780.pdf

Bauproduktenverordnung

Download (Stand: 07.12.2024)
