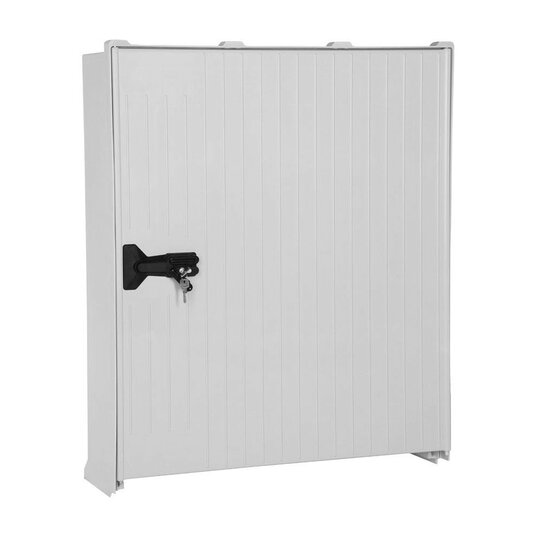

GSAB 88S1700MDS Verteilersäule Oberteil 1xTür 1064x883x278mm MP Do
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3536290
- EAN
- 4260142195736
- Hersteller-Nr.
- 88S1700MDS
- DEHA.-Nr.
- 3302308
- eClass.-Nr.
- 27180101
- Zolltarif-Nr.
- 85381000
| Breite | 883 mm |
| Höhe | 1700 mm |
| Tiefe | 280 mm |
| Werkstoff | Kunststoff |
| Werkstoffgüte | GFK |
| Ausführung der Oberfläche | sonstige |
| Farbe | sonstige |
| RAL-Nummer | 7035 |
| Freistehend | true |
| Bodenstehendes Wandmodell | true |
| Wandmontage | false |
| Eckmodell | false |
| Zwischeneinbau | false |
| Koppelbar | false |
| Mit Montageplatte | true |
| Montageplatte tiefenverstellbar | false |
| Wandeinbau | false |
| Mastbefestigung | false |
| Mit Tür | true |
| Anzahl der Türen | 1 |
| Mit Sichttür | false |
| Mit Lüftungstür | false |
| Mit rückseitiger Tür | false |
| Anzahl der Schlösser | 2 |
| Mit Oberteil | true |
| Transparenter Deckel | false |
| Geeignet für metrische Montage | false |
| Geeignet für Außenaufstellung | true |
| Schrägdach | true |
| Anzahl der Steckverbinderöffnungen | 0 |
| Vorprägungen | false |
| EMV-Ausführung | false |
| Schlagfestigkeit | IK10 |
| Schutzart (IP) | IP44 |
| Schutzart (NEMA) | 4X |
| Wärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 | 0 W |
| Max. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 | 0 N |
| Max. zulässige Belastung der Tür(en) nach IEC 62208 | 0 N |
| Max. zulässige Belastung der Montageplatte nach IEC 62208 | 0 N |
GSAB-Säulenprogramm Baureihe 88S1700MDSAnschlusssäule als Leersäule zur Freiluftaufstellung für 3 Felder aÆ 250mmGehäuse aus glasfaserverstärkten, hochschlagfesten, wärmebeständigen, selbstverlöschenden Polyester, durchgefärbt ähnlich RAL 7035 - grau- , mit einer Tür , 3-Punkt-Stangenschloß mit Doppelschwenkhebel.Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten. Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguss verhindert Vandalismusschäden.Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert. Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage) Montage der Säule mittels beiliegender C-Profilschiene (konisch) beim Sockel, aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 414 Befestigungspunkten ermöglichendie individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.Montageplatte (88M1700) aus PVC 6mm, HxB 964x838mm Bei der Ausführung der Säule mit Schutzart IP44 befinden sich die Zuluftschlitze in der Sockel-Schrank-Verbindung.In der Rückwand der Säule sind im oberen Bereich die Abluftschlitze labyrinthartig und stochersicher ausgeführt.Schaltplantasche in der Türinnenseite angeschraubt.Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.Maße:Höhe 1064 mm (ohne Sockel)Breite 883 mmTiefe 278 mmSchutzarten: Gehäuse IP 44 (optional mit eingelegter Dichtschnur IP54) Optional: Sockelfüllmaterial, 1/3-2/3-Tür (auch getrennt verschließbar), IP54, RAL-Lackierung, Einfachschwenkhebel, Montageplatte Stahlblech verzinkt 3mm, Schottwand für zweitürige Ausführung, Beleuchtungseinrichtung, Schrank-Heizung mit Thermostat, Türfeststeller, WandkonsoleFabrikat:GSAB Typ: 88S1700MDS oder gleichwertigBezugsquelle: Internet www.gsab.de E-Mail: vertrieb@gsab.de Fax: 03636-761430
88S1700MDS.pdfProduktdatenblatt
Download
(Stand: 12.10.2024)
|
