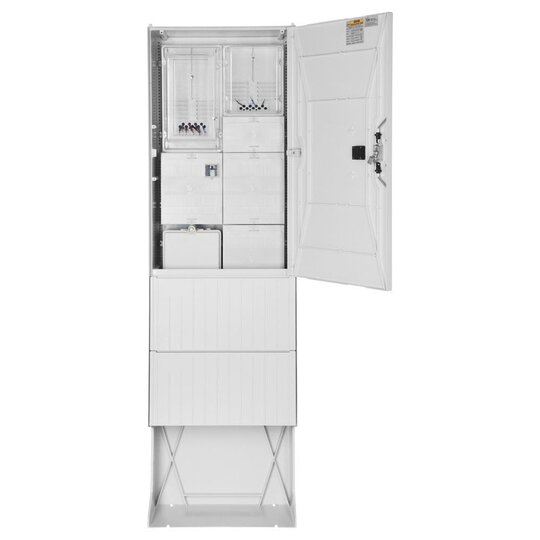

GSAB 22.00.1P1V4 Zähleranschlusssäule (1Zähl./TSG) mont. Verteiler 4x12 TE

GSAB-Säulenprogramm Anschlußsäule 1 Zähler+TSG-Feld mit zusätzlichen Verteiler zur FreiluftaufstellungGehäuse mit Eingrabsockel aus glasfaserverstärktem Polyester, durchgefärbt ähnlich RAL 7035 - grau- , mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage. Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des Netzbetreibers. Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel. Gehäuse und Sockel bilden eine Einheit. Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben. Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten. Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden. Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten, bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte. Schaltplantasche in der Türinnenseite angeschraubt.Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.Maße: Höhe 2010 mm mit Sockel Breite 585 mm Tiefe 280 mmSchutzarten: Gehäuse IP 44 Ausführung: Nach TAB äWestnetz GmbHô (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-FeldBestückt mit: HAK NH 00 3-pol bis 100A (Rahmenklemme bis 70mm sm 95mm se) Pro-Zählerplatzsystem Sammelschienensystem 250A vorbeitet zur Monatge selektiver Hauptleitungsschutzschalter Zählerplatz 450mm TSG-Feld 375mm Hauptleitungsabzweigklemme 4x25mm fingersicher 7-polige Steuerleitungsverdrahtung (inkl. 7poliger Steuerleitungsklemme) Steuerleitungssicherung Ik= 25 kA Verteilerfeld IP20, 4x13TE Fabrikat :GSAB Typ: 22.00.1P1V4 oder gleichwertig Bezugsquelle: Internet www.gsab.deFax: 03636-761430 Zählerabdeckhaube IP54 (99.00.909), Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur für Erdungszwecke erforderlich) in Zubehörliste.
