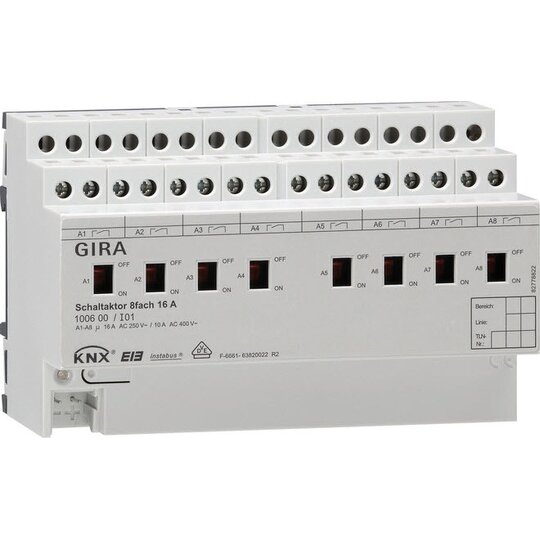

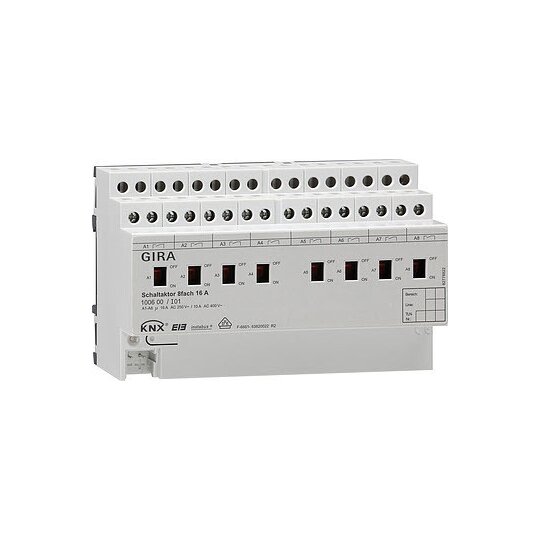

GIRA 100600 Schaltaktor 8-fach 16A
KNX/EIB REG
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3032221
- EAN
- 4010337042181
- Hersteller-Nr.
- 100600
- DEHA.-Nr.
- 2357351
- eClass.-Nr.
- 27143125
- Herstellerlink
- GIRA
| Bussystem KNX | true |
| Bussystem KNX-Funk | false |
| Bussystem Funkbus | false |
| Bussystem LON | false |
| Bussystem Powernet | false |
| Andere Bussysteme | ohne |
| Montageart | REG |
| Breite in Teilungseinheiten | 8 |
| Vor Ort-/Handbedienung | true |
| Mit LED-Anzeige | false |
| Anzahl der digitalen Eingänge | 8 |
| Geeignet für C-Last | false |
| Max. Anzahl der Schaltausgänge | 4 |
| Mit Busankopplung | false |
| Schutzart (IP) | IP20 |
Produktfamilie Ausgabe Produkttyp: Binärausgang
8fach REG Schaltaktor mit integrierter Busankopplung.
Zum Schalten von acht unabhängig ansteuerbaren Lastgruppen.
Montage auf DIN Hutschiene.
Mit Handschalter zur Umschaltung des Relais (Ein Aus) parallel bzw. ohne KNX Betrieb.
Keine zusätzliche Stromversorgung.
Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen.
Anschluss mehrphasig.
Funktionen:
Unabhängiges Schalten der 8 Ausgänge.
Handbetätigung der Relais unabhängig vom Bus Schaltstellungsanzeige.
Schließer oder Öffnerbetrieb.
Zentrale Schaltfunktion.
Sammelrückmeldung zur Reduzierung der Buslast.
Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
Logische Verknüpfungsfunktion für jeden Ausgang.
Sperrfunktion für jeden Kanal parametrierbar.
Alternativ Zwangsstellungsfunktion für jeden Ausgang. Zeitfunktionen (Ein ,Ausschaltverzögerung, Treppenlichtfunktion auch mit Vorwarnfunktion).
Einbeziehung in Lichtszenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.
Speicherfunktion für Lichtszenen.
Betriebsstundenzähler als Vorwärts Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
Reaktionen bei Busspannungsausfall und wiederkehr und nach einem ETS Programmiervorgang für jeden
Kanal einstellbar.
Schaltkontakt:
Relais mit 8 x potenzialfreien Schließkontakten SchaltvermögenAC 230 V: 16 A AC1 bzw. 10 A AC3 Schaltvermögen AC 400 V: 10 A AC1 bzw. 6 A AC3 Schaltvermögen DC: 16 A 24 V Max.
Einschaltstrom:
400 A, 150 s
200 A, 600 s
Anschlussleistung:
3600 W Ohmsche
Last 16 A, max. 140 F Kapazitive Last AC 230 V
2500 W Glühlampen 2500 W HV Halogen 1200 VA NV
Halogen, gewickelter Trafo 1500 W NV Halogen,
Gira Tronic Trafo 2500 VA Leuchtstofflampen,
unkompensiert 2300 VA Leuchstofflampen Duo
Schaltung 1300 VA Leuchstofflampen parallel
kompensiert 2000 W Quecksilberdampflampen
unkompensiert 2000 W Quecksilberdampflampen
parallel kompensiert Anschlüsse: KNX über
Anschluss und Abzweigklemme Last über
Schraubklemmen 0,2 bis 4 mm 2 eindrähtig 2 x 0,2
bis 2,5 mm 2 eindrähtig 0,75 bis 4 mm 2
feindrähtig ohne Aderendhülse 0,5 bis 2,5 mm 2
feindrähtig mit Aderendhülse
Abmessungen:
REG Gerät mit 8 TE VDE Zulassung gemäß: EN 60669 1,
EN 60669 2 1, EN 50428
