| Ausführung |
Pressringdichtung |
| Kabeldurchmesser |
7 - 24 mm |
| Rohrdurchmesser |
75 - 75 mm |
| Länge |
94 mm |
| Dichtbreite (Tiefe) |
60 mm |
| Durchmesser Wanddurchbruch |
62 - 64 mm |
| Anzahl der Kabel |
1 |
| Montageart |
Kernbohrungen/Rohre |
| Gasdicht |
true |
| Luftdicht |
true |
| Wasserdicht |
true |
| Radondicht |
true |
| Druck |
1,5 bar |
| Demontage möglich |
true |
| Nachbelegbar |
true |
| Schocksicher vor Explosionen |
false |
| Zertifiziert für Schiffsanwendungen |
false |
| Gebäudeabdichtung nach DIN 18533 |
true |
| Gebäudeabdichtung nach DAfStb-Richtlinie |
true |

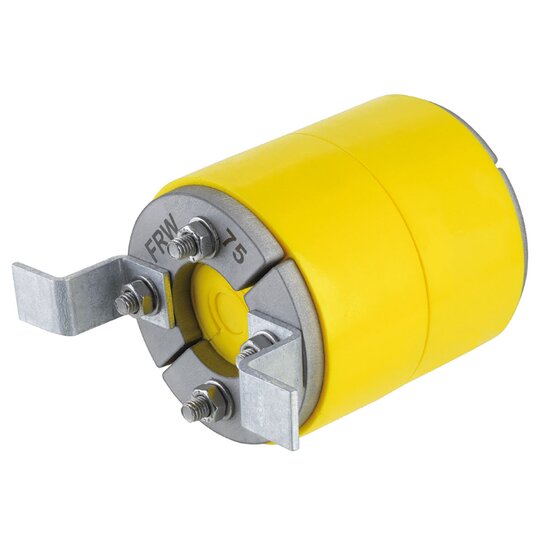

Kabu-IN DD ist eine Kabelabdichtung für ein oder mehrere Kabel aus einem weichen Duroplast-Elastomer in gelb, ab NW 90 einem Vollgummikern und Pressflanschen aus Edelstahl. Verwendet wird diese gas- und druckwasserdichte Innendichtung für Kabuflex® R plus Rohre bei Gebäudeeinführungen. Der Vorteil besteht in der weichen Oberfläche, wodurch eine sichere Abdichtung gegen Gas- und Wasserdruck entsteht. Aufgrund der sehr guten Hafteigenschaft sitzt der Kabu-IN Pressring-Dichteinsatz sicher, gegen drückendes Wasser und Gas, im Rohr. Der Einbau kann erfolgreich über Sichtkontaktanzeige (gelber Wulst) an den Pressflanschrändern durchgeführt werden. Für eine sichere Abdichtung ist bei der Positionierung darauf zu achten, dass die Innendichtung im Bereich des Rohfußbodens oder Estrichs bzw. der Kabu-Seal Außendichtung liegt.
Kabu-IN_DD_75_7-24_WN_de.pdf
Maßzeichnung
|
MA_Kabu_IN.pdf
Montageanleitung
|
Kabu-IN_DD.pdf
Produktdatenblatt
|
RoHS-Richtline_Hauseinführung_und_Abdichtungen.pdf
RoHS-Erklärung
|
|
|
