| Nenndurchmesser |
23 mm |
| Nenngröße in Zoll |
sonstige |
| Schutzart (IP) |
IP66/IP67/IP68/IP69 |
| Ausführung |
gerade |
| Drehbares Gewinde |
false |
| Bauform |
Innengewinde |
| Verbindungsart |
Gewinde |
| Gewindeart |
metrisch |
| Gewindeanschlussgröße |
M25 x 1,5 |
| Gewindegänge pro Zoll |
16,93 |
| Gewindewerkstoff |
Polyamid (PA) |
| Gewindelänge |
8 mm |
| Gesamtlänge |
47,4 mm |
| Gesamthöhe |
41,7 mm |
| Werkstoff |
Polyamid (PA) |
| Kleinster Innendurchmesser des Schlauches |
22,6 mm |
| Größter Außendurchmesser des Schlauches |
28,4 mm |
| Farbe |
schwarz |
| Zul. in Kombination mit Schutzschlauch CSA |
true |
| Zul. in Kombination mit Schutzschlauch UR |
true |
| Zul. in Kombination mit Schutzschlauch DIN EN 61386-23 |
false |
| Zul. in Kombination mit Schutzschlauch Lloyd's Register |
false |
| Einsatztemperatur |
-50 - 120 €C |

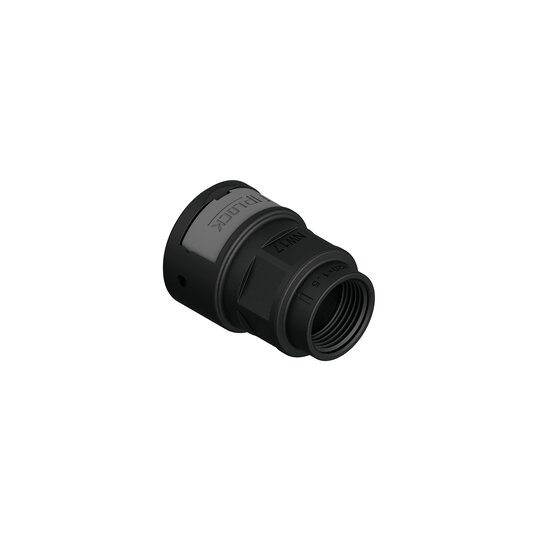

FIPLOCK®ONE Anschlussverschraubung Innengewinde AFPA-M aus speziell modifiziertem Polyamid 6, halogenfrei, UV-Beständig mit metrischen Kunststoffgewinde. Erfüllt die Schutzklassen IP66, IP67, IP68 und IP69. Das 360° Verriegelungssystems lässt sich mit Hilfe eines handelsüblichen Schlitz-Schraubendrehers einfach öffnen.
Bauprodukten-Verordnung.pdf
Bauproduktenverordnung
|
fip-assembly-fiplock-one.pdf
Montageanleitung
|
ds-afpa-m.pdf
Produktdatenblatt
|
RoHS-Richtlinie_Elektroinstallationsrohre.pdf
RoHS-Erklärung
|
AFPA-M_KE_de.pdf
DOC CE-Erklärung
|
|
|
