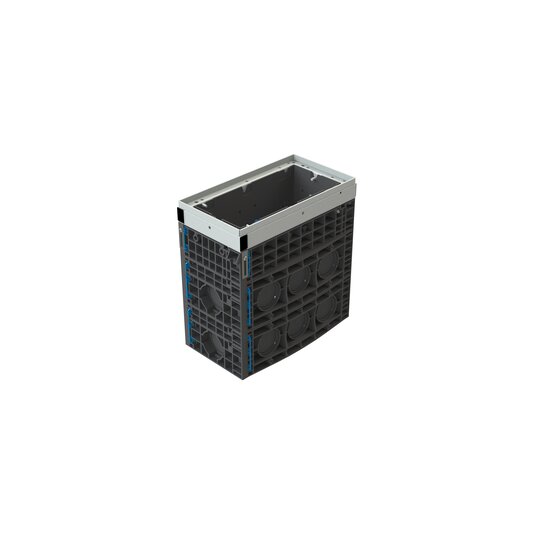

Fränkische 17120250 Kunststofffundament LW 250x550 17120250

Kunststofffundament für Ladesäulen LW 250 x 550 mm, Höhe 615mm (EK980)Fundament aus PolycarbonatDas Kunststofffundament muss dauerhaft den vertikalen und horizontalen Belastungen standhalten, welche auf die Abdeckung einwirken, oder sich im Umfeld des Fundamentes aus dem Anwendungsfall gemäß DIN EN 124 B125 ergeben.Der Fundamentkorpus muss aus modifiziertem Polycarbonat (PC) oder gleichwertigem Material bestehen, dieses muss für den vorgesehenen Verwendungszweck geeignet sein.Das Fundament muss modular aufbaubar sein. Der Kunststoff muss zertifiziert grundwasserverträglich sein.Die UV-Stabilität des Kunststoffes nach DIN EN ISO 4892-2:2009-11 ist nachzuweisen.Der Einbau muss nach anerkannten Regeln der Technik möglichsein. (z.B. Temperaturbeständigkeit des Systems beim Asphaltieren nach ZTV A-StB 12)Eine formschlüssige Verbindung der Rahmen muss ein Lösen der Rahmen beim Verdichten oder Ausrichten verhindern.Bei Arbeiten am Fundament dürfen keine Umwelt- und Gesundheitsschädigende Stoffe freigesetzt werden.Für Stahlteile ist ein Überzug nach DIN ISO 1461-t Zn o gefordert.Aus Gründen der Nachhaltigkeit dürfen nur Materialien im Fundamentkörper Verwendung finden, welche dem bestmöglichen Grundsatz der Abfallvermeidung und Abfallbewirtschaftung nach §6 KrWG entsprechen.Stahlrahmen mit HöhenausgleichDie Fundamentabdeckung muss mit einer Hubhöhe von mind. 50mm sich an die Umgebung in Höhe und Neigung anpassen lassen.(Die Gesamthöhe des Fundamentes kann um 50mm höher werden)Aufbau des FundamentsKeine Bodenplatte (erleichtert die Erdungsmaßnahmen)2 Rahmen 220mm mit LW250x550 mit 8 Sollbrüchen DN110mm1 Kopfrahmen LW250x550 mit Aufnahme für Stahlrahmen1 Stahlrahmen für die Aufnahme der Adapterplatten bzw. optionalen Gussdeckel1 Grund- und Adapterplatte für die Befestigung der Ladesäule des Fabrikats àààààààà..und Typs àààààààà..Höhe = 615mmZubehör für das KunststofffundamentGussplatte LW250x550mm mit der Belastungsklasse B125 nach DIN EN 125Erdungs- und Zugentlastungsset mit C-Schiene auf der LW550mm für die Befestigung einer Potentialausgleichsschiene sowie 2 Bügelschellen mit Klemmbereich 34-42mmAdapterplattenset LW250x550mm für die Befestigung der Ladesäule des Fabrikats ààààà.und Typsààààààààà..
