| Nenngröße in Zoll |
3/8 Zoll |
| Schutzart (IP) schlauchabhängig |
67 |
| Ausführung |
90€-Winkel |
| Drehbares Gewinde |
false |
| Bauform |
Außengewinde |
| Verbindungsart der Verschraubung zum Gehäuse |
Gewinde |
| Gewindeart |
metrisch |
| Gewindeanschlussgröße |
M20 x 1,5 |
| Gewindegänge pro Zoll |
1,5 |
| Einteilig |
false |
| Werkstoff des Gehäuses |
Messing |
| Oberfläche |
vernickelt |
| Kleinster Innendurchmesser des Schlauches |
12,5 mm |
| Größter Außendurchmesser des Schlauches |
18 mm |
| Gewindelänge |
13 mm |
| Gesamtlänge |
49 mm |
| Gesamthöhe |
42 mm |
| Zul. in Kombination mit Schutzschlauch DIN EN 61386-23 |
false |
| Zul. in Kombination mit Schutzschlauch CSA |
false |
| Zul. in Kombination mit Schutzschlauch UL |
false |
| Zul. in Kombination mit Schutzschlauch FI |
false |
| Einsatztemperatur |
-45 - +105 €C |
| Anzahl der Einführungen |
1 |
| Mit Erdungsanschluss |
false |

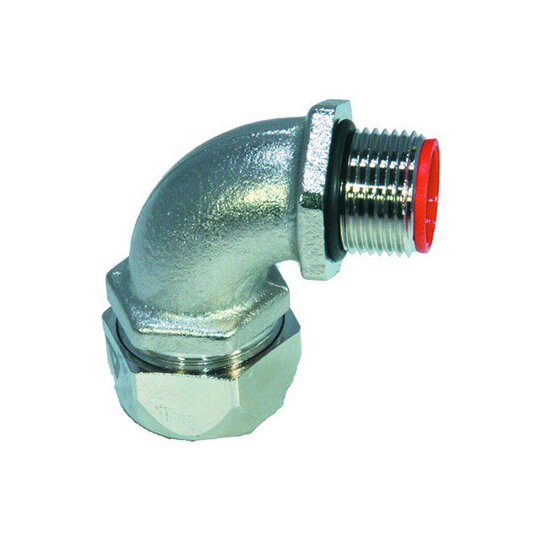

Metallverschraubung 90° Winkel EW 90-M, IP 67 geeignet für Metallschutzschläuche LIQUID-TIGHT-EF / LIQUID-TIGHT-EF-OR / LIQUID-TIGHT-UL-CSA inkl. Innentülle und Dichtring, Gehäuse mit Sechskantschlüsselfläche, feststehendes metrisches Außengewinde Material: Messing vernickelt Temperaturbereich: -45°C ... +105°C Eigenschaften: hoher Staub- und Flüssigkeitsschutz / kraftschlüssige Verbindung von Schlauch und Verschraubung / einwandfreie Erdung / Abdeckung der Schlauchenden
