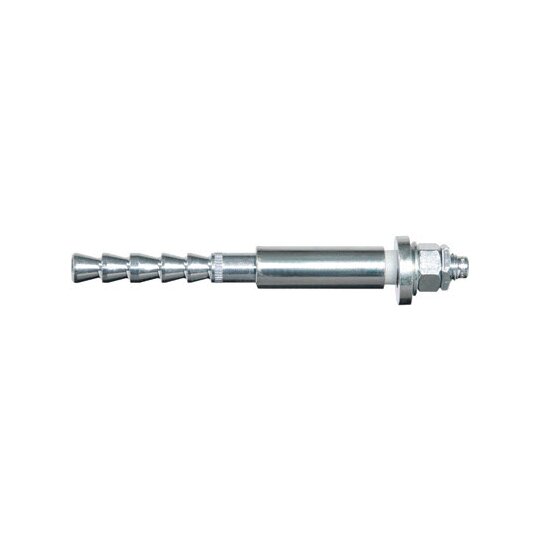

Fischer 092040 Highobnd Dynamic FHB-A dyn 16x125/50 V
1 Stück

Listenpreis
Art.-Nr.
2542792
EAN
4006209920404
Hersteller-Nr.
092040
DEHA.-Nr.
1132789
eClass.-Nr.
23152002
Zolltarif-Nr.
73181548
Ausführung mit Gewindeende
Gewindemaß (metrisch) 16
Bohrlochdurchmesser 18 mm
Länge 190 mm
Effektive Verankerungstiefe 130 mm
Mit Mörtelpatrone false

Der fischer Highbond-Anker dynamic FHB-A dyn V wird aus galvanisch verzinktem Stahl hergestellt. Zur Aufnahme von höchsten Querkräften ist die Ankerstange am Schaft mit einer Hülse verstärkt. Der kraftkontrolliert spreizende Verbundanker wird mit dem Highbond-Spezialmörtel FIS HB verarbeitet. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und garantiert eine optimale Lastverteilung. Dadurch können dynamische Schwell- und Wechsellasten aufgenommen werden. Der fischer Highbond-Anker dynamic FHB-A dyn V ist ideal geeignet, um im Innenbereich Führungsschienen von Aufzügen, Industrieroboter oder Portal- und Deckenlaufkräne zu befestigen.

ZD_DOP_DE_FHB_DOP-0353_ETA-06-0171.pdf

DOP-Erklärung

Download (Stand: 16.12.2024)

Deeplink Produktseite

Download (Stand: 16.12.2024)

Milieubild

Download (Stand: 16.12.2024)

Milieubild

Download (Stand: 16.12.2024)

Montageanleitung

Download (Stand: 16.12.2024)

Montageanleitung

Download (Stand: 16.12.2024)

Produktvideo

Download (Stand: 16.12.2024)

Strichzeichnung

Download (Stand: 16.12.2024)

Strichzeichnung

Download (Stand: 16.12.2024)

Technische Information

Download (Stand: 16.12.2024)

Verkaufsprospekt

Download (Stand: 16.12.2024)
