| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Funktion ansprechverzögert |
true |
| Funktion rückfallverzögert |
true |
| Funktion einschaltwischend |
true |
| Funktion ausschaltwischend |
false |
| Funktion Stern/Dreieck |
false |
| Funktion Impulsformend |
true |
| Funktion blinkend mit Pause beginnend, Festzeit |
false |
| Funktion blinkend mit Impuls beginnend, Festzeit |
true |
| Funktion taktend mit Pause beginnend, variabel |
false |
| Funktion taktend mit Impuls beginnend, variabel |
false |
| Mit Stecksockel |
false |
| Fernbedienung möglich |
false |
| Geeignet als Fernbedienung |
false |
| Aufsteckbar auf Schütz |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 230 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 230 V |
| Spannungsart zur Betätigung |
AC/DC |
| Nennstrom |
8 A |
| Zeitbereich |
0.05 - 360000 s |
| Anzahl der Ausgänge, unverzögert, Öffner |
0 |
| Anzahl der Ausgänge, unverzögert, Schließer |
0 |
| Anzahl der Ausgänge, unverzögert, Wechsler |
0 |
| Anzahl der Ausgänge, verzögert, Öffner |
0 |
| Anzahl der Ausgänge, verzögert, Schließer |
0 |
| Anzahl der Ausgänge, verzögert, Wechsler |
2 |
| Ausgänge, umschaltbar verzögert/unverzögert |
true |
| Mit Halbleiterausgang |
false |
| Geeignet für Hutschienenmontage |
false |
| Geeignet für Frontmontage |
true |
| Breite |
48 mm |
| Höhe |
47,9 mm |
| Tiefe |
92,1 mm |

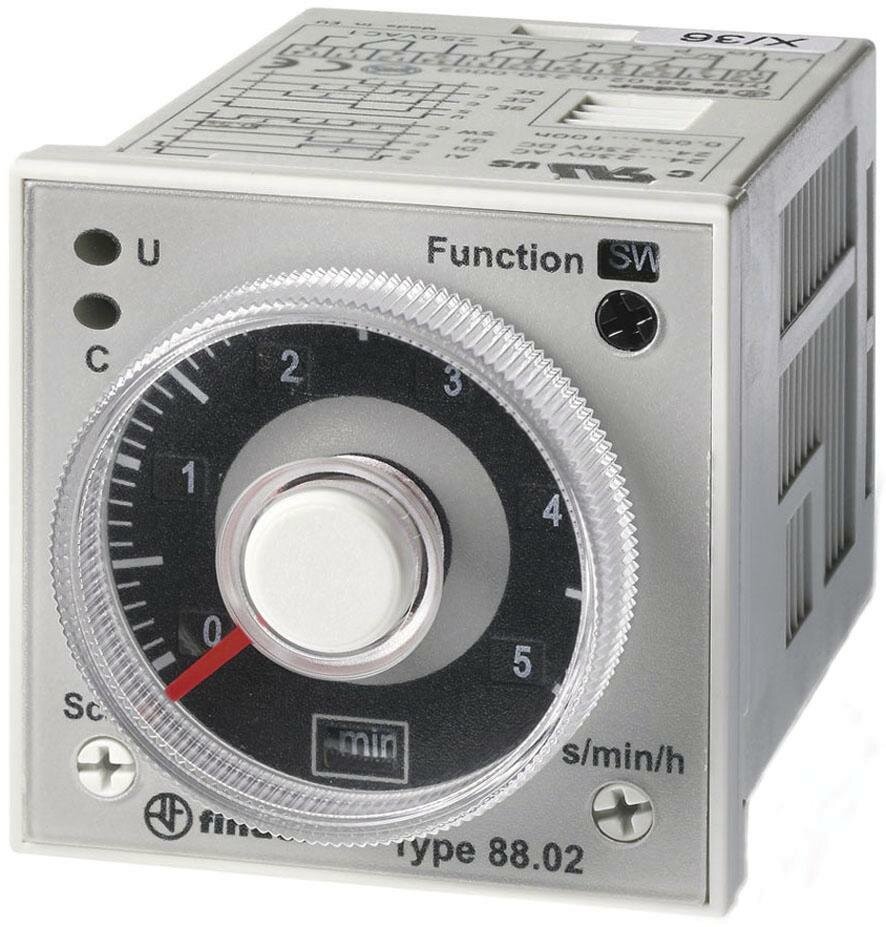

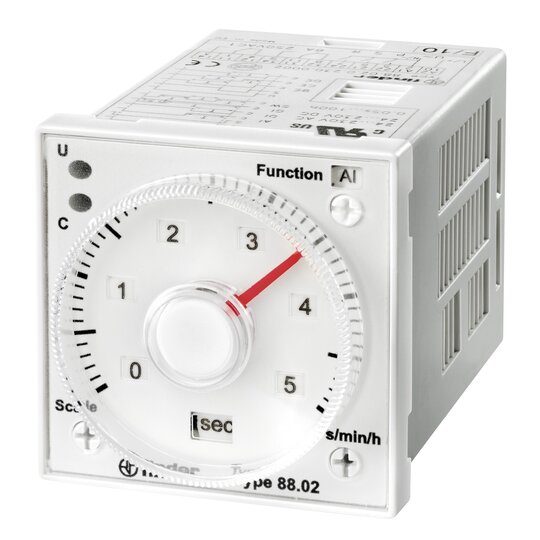

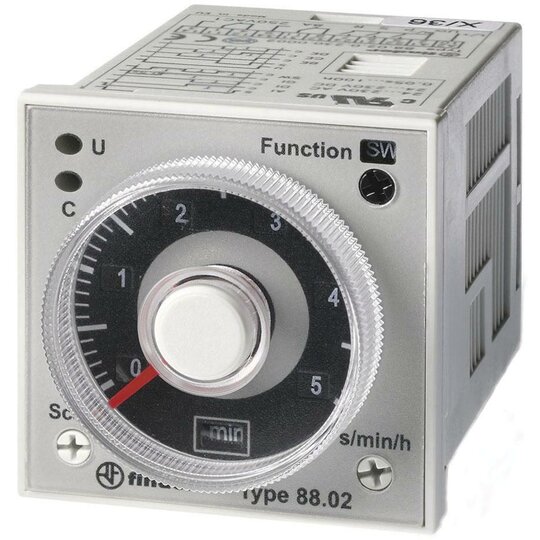

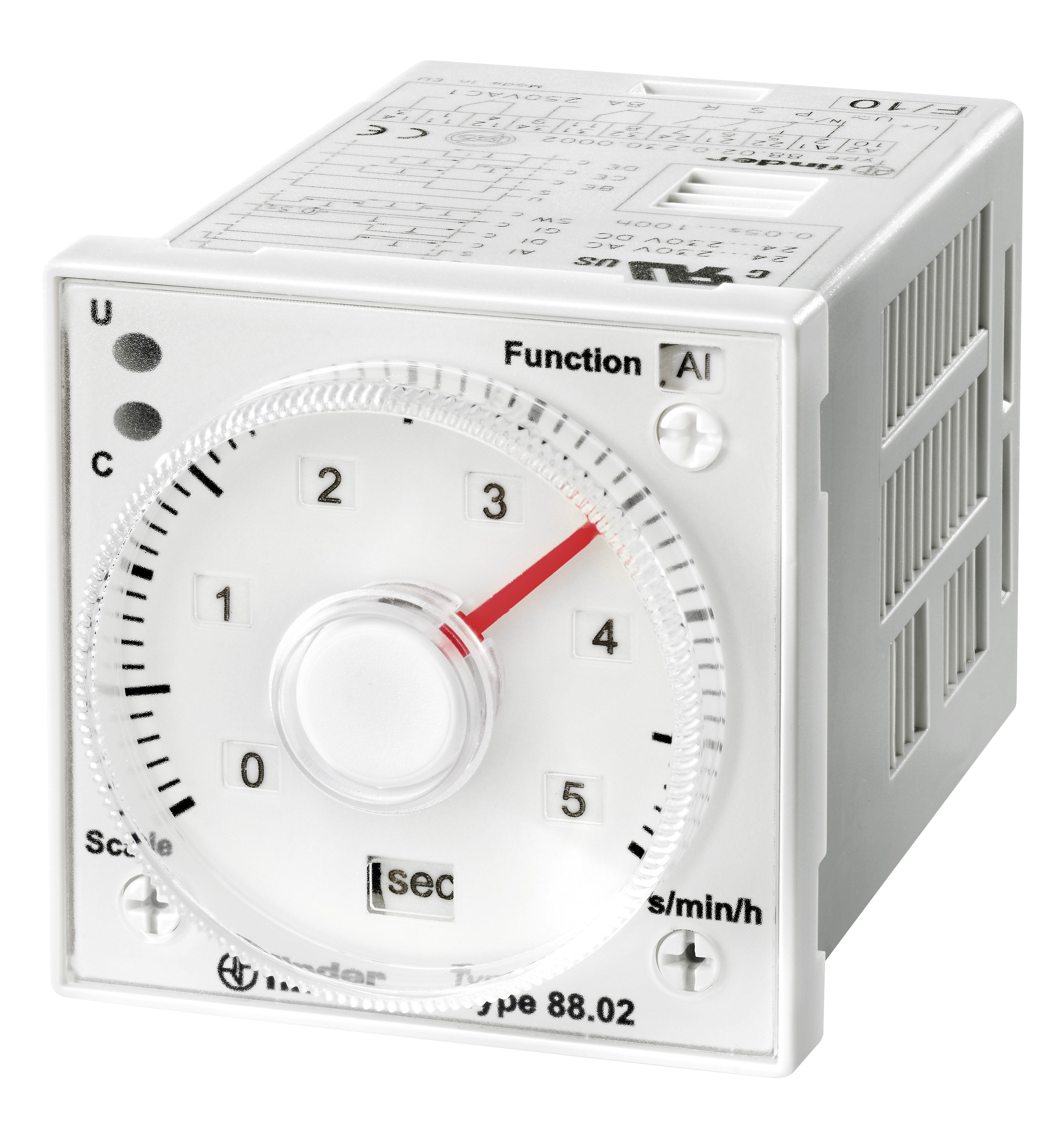

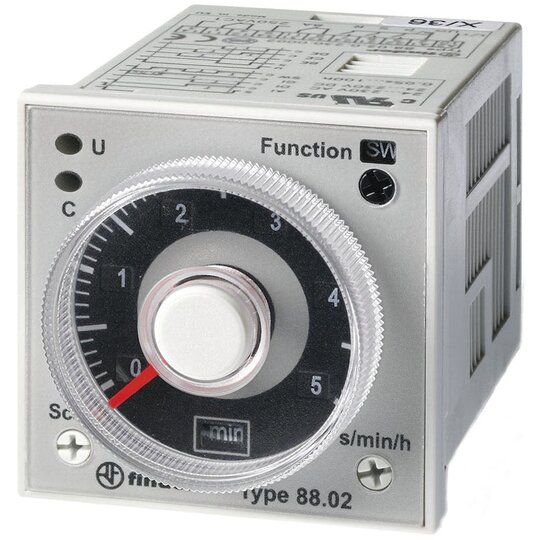

Multifunktionszeitrelais mit 11 Pins, steckbar in Fassungen der Serie 90 oder Frontplatteneinbau, 2 Wechsler für 8 A / 250 V AC, Kontaktmaterial AgNi, Funktionen: Ansprechverzögerung, Einschaltwischer, Impulsumformer(fester Impuls 0,5 sec), Blinker, Rückfallverzögerung, Ansprech und Rückfallverzögerung, Einschaltwischer(mit Ansteuerung über S) Zeitbereich: 0,05 s - 100 h, Versorgungsspannung: 24-230 V DC/AC (50/60 Hz) Relaisschutzart: IP 20
