| Polzahl (gesamt) |
2 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsspannung |
240 V |
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsstrom |
13 A |
| Bemessungsfehlerstrom |
0,03 A |
| Fehlerstrom-Typ |
F |
| Energiebegrenzungsklasse |
3 |
| Verlustleistung |
2,3 W |
| Bemessungsabschaltvermögen nach EN 61009 |
10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 |
25 kA |
| Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 |
75 kA |
| Abschaltcharakteristik |
kurzzeitverzögert |
| Stoßstromfestigkeit |
3 kA |
| Spannungsart |
AC |
| Frequenz |
50/60 Hz |
| Auslösecharakteristik |
C |
| Mitschaltender Neutralleiter |
true |
| Mit Verriegelungsvorrichtung |
true |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Umgebungstemperatur während des Betriebs |
-25 - 60 €C |
| Breite in Teilungseinheiten |
2 |
| Einbautiefe |
91 mm |
| Unterputzmontage |
false |
| Fehlauslöseschutz |
true |
| Schutzart (IP) |
IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig |
0 - 35 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0 - 35 qmm |

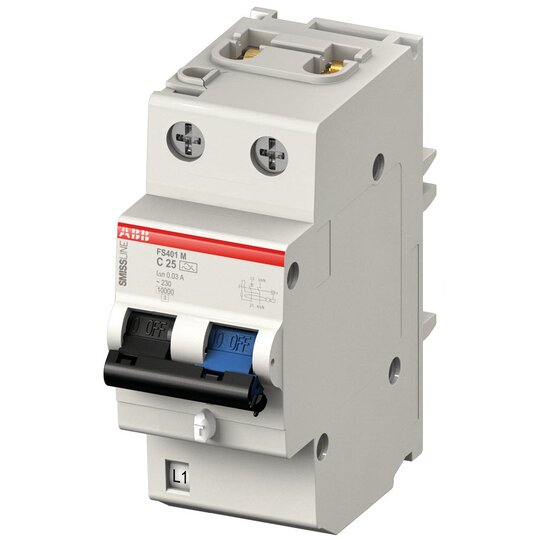

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n = 30 mA) und Brandschutz (mit I¿n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Die Kontaktierung erfolgt direkt über das Stecksockelsystem Smissline TP und die Aussenleiterkontaktierung kann bei einphasigen Geräten frei gewählt werden (L1, L2 oder L3)N 61009-1, EN 61009-2-1, DIN EN 61009-2-1Anzahl Pole: 2Anzahl geschützter Pole: 1Auslösecharakteristik: CBemessungsfehlerstrom: 30 mABemessungsfrequenz: 50 ... 60 HzBemessungsschaltvermögen: 10 kABemessungsstrom: 13 AZeitverzögerung FI: kurzzeitverzögertBreite in Teilungseinheiten: 2Fehlerstromart: TypeFPosition des N-Leiters: RechtsSchutzart: IP20Zubehör anbaubar: JaAnschlussmöglichkeit: mehrdrähtig 0,75 ... 35 mm², flexibel 0,75 ... 25 mm²
