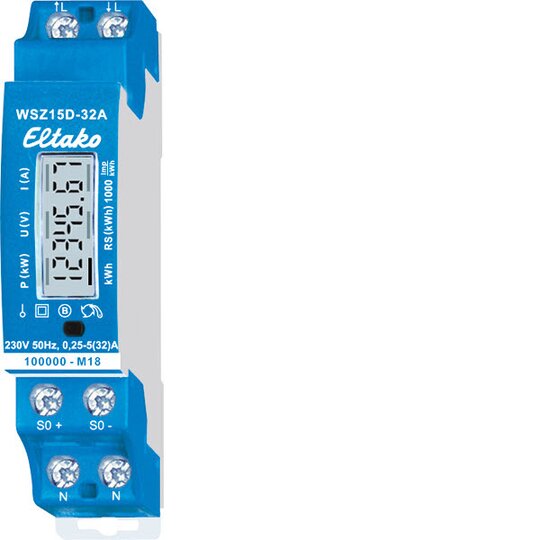

| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
32 A |
| Nennspannung (Un) N-L |
230 - 230 V |
| Frequenz |
50 - 50 Hz |
| Leistungsaufnahme |
0,4 W |
| Genauigkeitsklasse |
B |
| Polart |
1-phasig |
| Ausführung |
Direktmessung |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug |
| Tarifausführung |
Eintarif |
| Rücklaufsperre |
true |
| Geeicht |
false |
| Impulsausgang |
optisch |
| Impulsart |
S0 |
| Impulsrate |
2000 - 2000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
1 |
| Breite |
18 mm |
| Tiefe |
58 mm |
| Höhe |
82 mm |
| Ausführung der Schnittstelle |
sonstige |
| Mit Sperrcode |
false |
| Anzahl der Stellen |
7 |
| Schutzart (IP) |
IP20 |

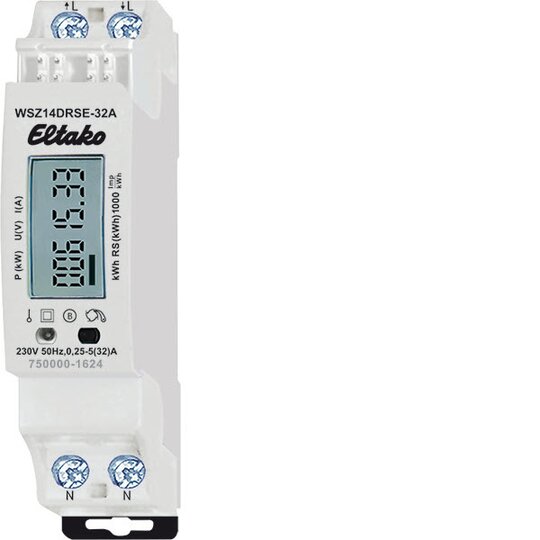

Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Der Zählerstand, die Momentanleistung und die Seriennummer werden dem Bus übergeben û z. B. zur Weitergabe an einen externen Rechner, an einen Controller û und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräteadresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt. Es kann 1 Außenleiter mit einem Strom bis zu 32A angeschlossen werden. Der Anlaufstrom ist 20mA. Genauigkeitsklasse B (1%). Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Hierzu sind im Lieferumfang 2 Distanzstücke DS14 und außer der kurzen Steckbrücke noch zwei weitere lange Steckbrücken enthalten. Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler. Der Verbrauch ist nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Hierzu die Taste drücken. Unterhalb des Displays befindet sich eine Taste, mit welcher gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt- Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Wirkleistung, Spannung, Strom und der PcH-Wert angezeigt werden. Der Leistungsbezug wird mit einem 1000 mal je kWh blinkenden Balken im Display, sowie mit einer 2000 mal je kWh blinkenden roten LED, angezeigt. Fehlermeldung: Bei einem Anschlussfehler blinkt die Hintergrundbeleuchtung des Displays. Zähler-Sonderbetriebsarten: In den Zähler-Betriebsarten des FAM14 liegt der Fokus auf der einstellbaren Übertragungsgeschwindigkeit von Stromzählerdaten für externe Gebäudeenergiemanager. Daten können über angeschlossene Gateways am FAM14 abgegriffen und weitergeleitet werden (FGW14, FGW14-USB, FGW14W(L)-IP). Für Zähler ab der Fertigungswoche 33/23 sind dafür weitere Einstellmöglichkeiten am FAM14 verfügbar.
