| Spannungsart der Versorgungsspannung |
AC |
| 1. Ausgangsspannung |
3.3 - 12 V |
| Max. Ausgangsstrom 1 |
1 A |
| Ausgangsspannung einstellbar |
false |
| Nennwert Ausgangsspannung 1 |
12 V |
| Nennwert Ausgangsstrom 1 |
1 A |
| Kurzschlussfest |
true |
| Bemessungsversorgungsspannung bei AC 50 Hz |
110 - 240 V |
| Ausgangsspannung geregelt |
true |
| Leistungsabgabe |
12 W |
| Stabilisiert |
true |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Tragschienenmontage möglich |
true |
| Wandmontage möglich |
false |
| Geeignet für Reiheneinbau |
true |
| Breite in Teilungseinheiten |
1 |
| Einbaubreite |
18 mm |
| Breite |
18 mm |
| Höhe |
58 mm |
| Tiefe |
58 mm |
| Schutzart (IP) |
IP20 |

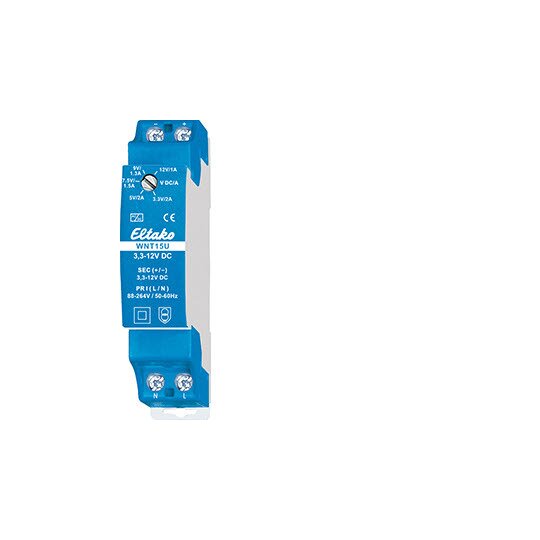

Universal-Weitbereichs-Schaltnetzteil. Mit 5 einstellbaren Ausgangsspannungen 3,3V/2A, 5V/A, 7,5V/1,5A, 9V/1,3A, 12V/1A. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Bei einer Belastung größer als 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und bei Dimmern ist beidseitig 1/2 Teilungseinheit Lüftungsabstand mit den Distanzstücken DS12 erforderlich. Wirkungsgrad 86%. Weitbereichs-Eingangsspannung 88-264VAC (110V -20% bis 240V +10%). Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion).
WNT15U_20000175-1_dt.pdf
