| Funktion |
elektronisch mit Ausschaltvorwarnung |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbautiefe |
58 mm |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Wechsler |
0 |
| Steuerspannung 1 |
230 - 230 V |
| Steuerspannungsart 1 |
AC |
| Frequenz der Steuerspannung 1 |
50 - 50 Hz |
| Steuerspannung 2 |
8 - 230 V |
| Steuerspannungsart 2 |
AC/DC |
| Bemessungsschaltstrom |
1,6 A |
| Rückfallverzögerung |
1 - 12 min |
| Taster Glimmlampenstrom |
50 mA |
| Schaltungsart |
3- und 4-Leiter-Schaltung |
| Ausschaltvorwarnung |
flackern |
| Stromstoßfunktion wählbar |
true |
| Nachschaltung |
nachschaltbar + Dauerlicht + Zeitverlängerung |
| Versorgungsspannung |
230 - 230 V |
| Spannungsart der Versorgungsspannung |
AC |
| Max. Glühlampenlast |
400 W |
| Max. Leuchtstofflampenlast (parallel kompensiert) |
400 VA |
| Max. Schaltleistung LED |
200 W |
| Leistungsaufnahme |
600 W |

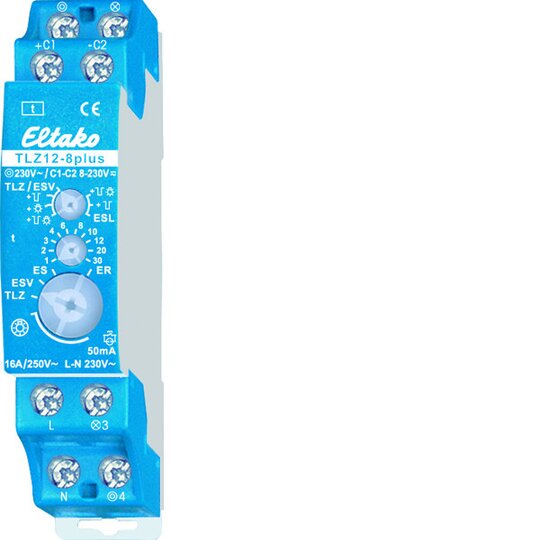

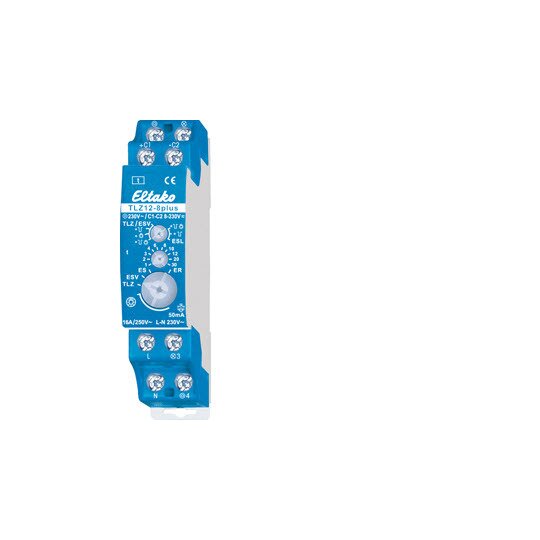

Treppenlicht-Zeitschalter TLZ12-8plusElektronischer Treppenlicht-Zeitschalter230V-LED-Lampen: bis 600WESL: bis 200WGlühlampen: bis 2300WReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tieffür 3- und 4-Leiter-Schaltungen, nachschaltbarAutomatische Erkennung der Schaltungsartmit ESL-Optimierung und MultifunktionMinutengenaue Zeiteinstellung von 1 bis 30 MinutenAusschaltvorwarnung nach DIN 18015-2Taster-DauerlichtMultifunktion (TLZ, ESV, ES, ER)Kontaktschaltung im NulldurchgangKontakte: 1 Schließer nicht potenzialfreiVersorgungsspannung: 230V ACSteuerspannung: 230V AC und zusätzlich 8 bis 230V UCNennschaltleistung: 16A/250V ACGlimmlampenstrom: 50mAStand-by-Verlust: nur 0,7WEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: EN 61000-6-1, EN 61000-6-3, EN 60669, DIN 18015-2Fabrikat/Typ: Eltako TLZ12-8plus oder gleichwertigd 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 30 Minuten mit Minutenskala. Dauerlicht-Schalter mit dem großen Drehschalter. Nach einem Stromausfall in der Funktionseinstellung TLZ wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Mit Doppelanschlüssen für Taster und Lampe, damit wahlweise oben und unten oder nur unten angeschlossen werden kann. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 60 Minuten automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann die Ausschaltvorwarnung und das Taster-Dauerlicht auf der rechten ESL-Seite des Drehschalters einstellen. Innerhalb der ersten Sekunde n
