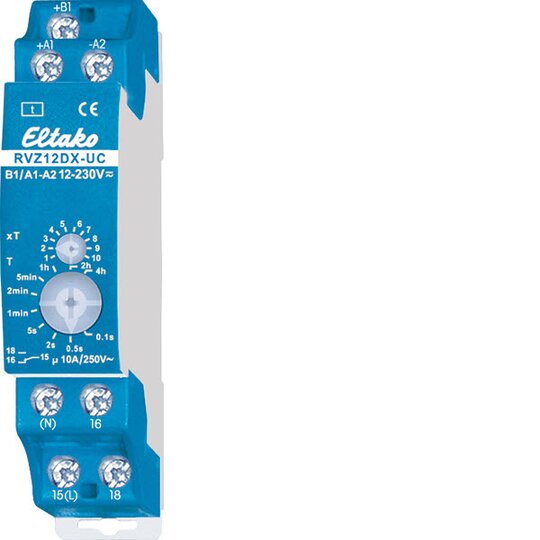

Eltako RVZ12DX-UC Zeitrelais 1We potenzialfrei 10A 23001202

Analog einstellbares Zeitrelais mit Universal-Steuerspannung RVZ12DX-UCAnalog einstellbares Zeitrelais mit Duplex-Technologie230V-LED-Lampen: bis 200WGlühlampen: 2000WReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tiefbeim Schalten von 230V = Kontaktschaltung im NulldurchgangZeitfunktion: RückfallverzögerungZeitbereich: 0,1 Sekunden bis 40 StundenKontakte: 1 Wechsler potenzialfreiVersorgungsspannung = SteuerspannungSteuerspannung: 8 bis 230V UCNennschaltleistung: 10A/250V ACStand-by-Verlust: nur 0,02û0,4 WattEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: VDE 0435, EN 61000-6-1, EN 61000-6-3, EN 60669Fabrikat/Typ: Eltako RVZ12DX-UC oder gleichwertigh die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie ist aus, solange der Arbeits­kontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist. Die Zeitbasis T wird mit dem rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.
