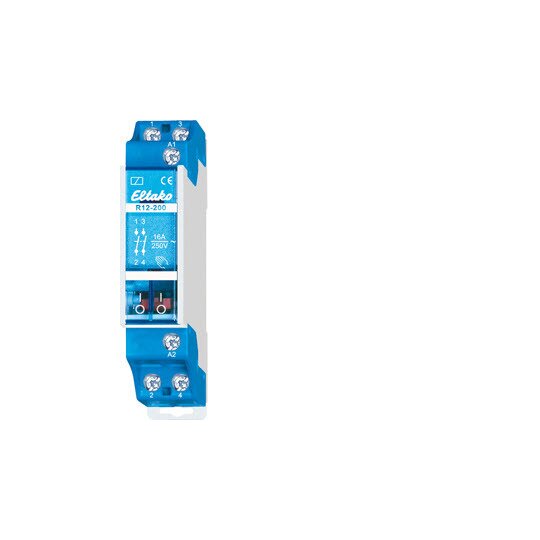

Eltako R12-200-230V Schaltrelais 2S 16A 22200030

Hersteller-Nr. 22200030 285399
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
3516080
EAN
4010312200520
DEHA.-Nr.
0177437
eClass.-Nr.
27142309
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Funktion sonstige
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbautiefe 55 mm
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 0
Steuerspannung 1 230 - 230 V
Steuerspannungsart 1 AC
Frequenz der Steuerspannung 1 50 - 50 Hz
Bemessungsstrom 16 A
Spannungsart der Versorgungsspannung AC
Max. Glühlampenlast 2300 W
Max. Leuchtstofflampenlast 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Max. Schaltstrom (cos phi = 0,6) 10 A

2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und ­Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 2 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.

RoHS.pdf

RoHS-Erklärung

Download (Stand: 02.03.2025)

Produktdatenblatt

Download (Stand: 02.03.2025)
