| Betätigungsart |
analog mit Einzelfunktion |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Funktion |
sonstige |
| 1. Zeitbereich Einheit |
Minuten/Stunden |
| 1. Zeitbereich |
10 - 180 |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbauhöhe |
58 mm |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Umschalter |
1 |
| Steuerspannung 1 |
250 - 250 V |
| Steuerspannungsart 1 |
AC |
| Frequenz der Steuerspannung 1 |
50 - 50 Hz |
| Zeitbereich |
0.1 - 14400 s |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Versorgungsspannung |
8 - 230 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Bemessungssteuerspeisespannung Us bei DC |
12 - 12 V |
| Schaltleistung Glühlampen |
2000 W |
| Anzahl der Ausgänge, unverzögert, Wechsler |
1 |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
Kupfer |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Betriebsspannung bei AC 50 Hz |
230 - 230 V |
| Betriebsspannung bei DC |
8 - 8 V |
| Spannungsart der Betriebsspannung |
AC |
| Nennstrom |
10 A |
| Max. Einschaltstrom |
10 A |
| Breite |
18 mm |
| Höhe |
66 mm |
| Tiefe |
58 mm |

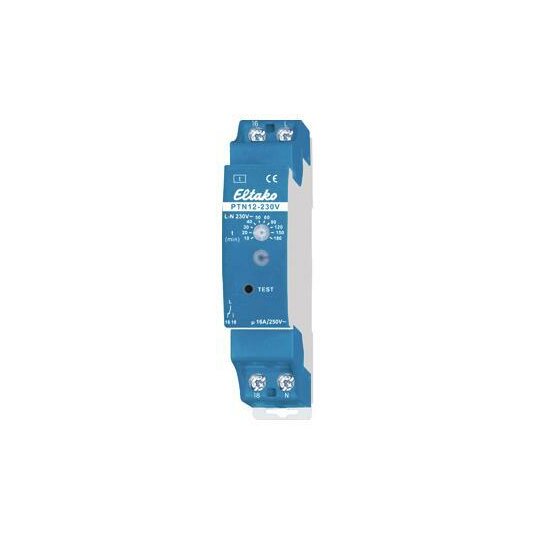

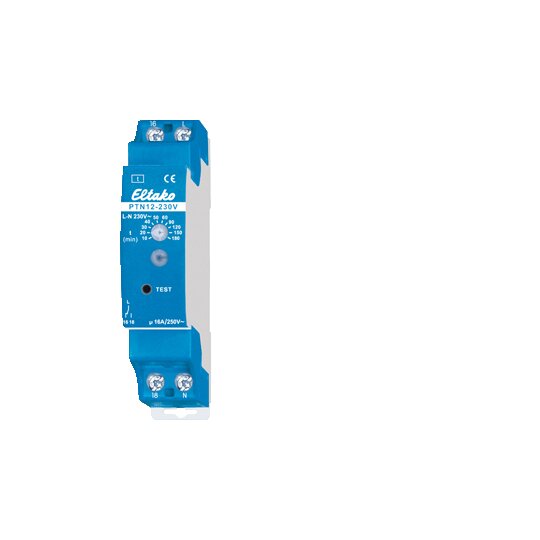

Prüftaster für Notleuchten mit eigener Akkuversorgung PTN12. 1 Wechsler 16A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2300W. Rückfallverzögerung zwischen 10 und 180 Minuten einstellbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 230V, 50/60Hz. Rückfallverzögerung 10, 20, 30, 40, 50, 60, 90, 120, 150 und 180 Minuten mit Drehschalter einstellbar. Wenn die Versorgungsspannung anliegt, leuchtet die grüne LED. Für weitere Informationen siehe Bedienungsanleitung.
PTN12-230V_23001802-1_dt.pdf
