Bussystem KNX | false |
Bussystem KNX-Funk | false |
Bussystem Funkbus | false |
Bussystem LON | false |
Bussystem Powernet | true |
Andere Bussysteme | ohne |
Funk bidirektional | false |
Montageart | Unterputz |
Vor Ort-/Handbedienung | true |
Mit LED-Anzeige | true |
Max. Schaltleistung | 1000 W |
Ausgangsleistung | 1000 W |
Geeignet für C-Last | true |
Max. Anzahl der Schaltausgänge | 2 |
Max. Schaltstrom | 5 A |
Bemessungsstrom | 5 A |
Bemessungsbetriebsspannung | 230 - 230 V |
Verschiedene Phasen anschließbar | false |
Leistungsaufnahme | 0,5 W |
Mit Busankopplung | true |
Busmodul abnehmbar | false |
Min. Tiefe der Gerätedose | 25 mm |
Modulare Erweiterungsmöglichkeit | false |

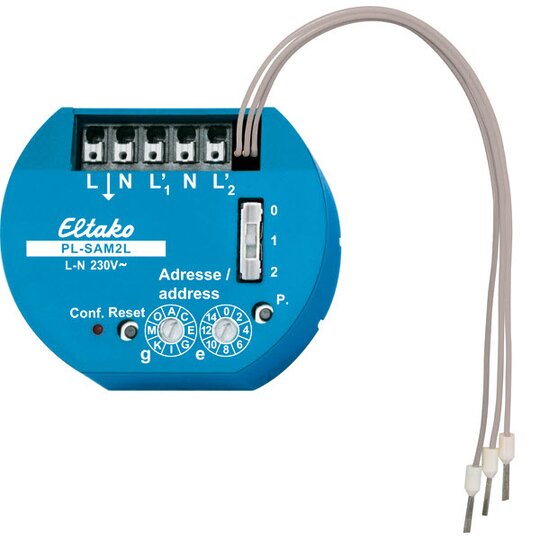

Katalog2 Sensoreingänge mit interner Kleinspannung. Zum Steuern und Schalten an gleicher Stelle.Stand-by-Verlust: nur 0,5 Watt. Fabrikat/ Typ: Eltako PL-SAM2L oder gleichwertigrehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingänge wirken als Taster (Stromstoßschalter). Stellung 1: Sensoreingänge wirken als Schließer (Relais). Stellung 2: Sensoreingänge wirken als Öffner (Relais). Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Daneben befinden sich drei Litzen mit Aderendhülsen für die zwei Steuereingänge mit interner Kleinspannung.
