| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Mit abnehmbaren Klemmen |
false |
| Externe Stromversorgung erforderlich |
false |
| Spannungsart der Versorgungsspannung |
AC |
| Versorgungsspannung bei DC |
230 - 230 V |
| Funktion Phasenfolgeüberwachung |
true |
| Funktion Phasenausfallerkennung |
true |
| Funktion Unterspannungserkennung |
true |
| Funktion Überspannungserkennung |
true |
| Funktion Asymmetrieerkennung |
false |
| Spannungsmessbereich |
230 - 230 V |
| Min. einstellbare Rückfallverzögerungszeit |
0,1 s |
| Max. zulässige Rückfallverzögerungszeit |
8 s |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
180 - 250 V |
| Bemessungsschaltstrom |
10 A |
| Breite |
18 mm |
| Höhe |
58 mm |
| Tiefe |
58 mm |

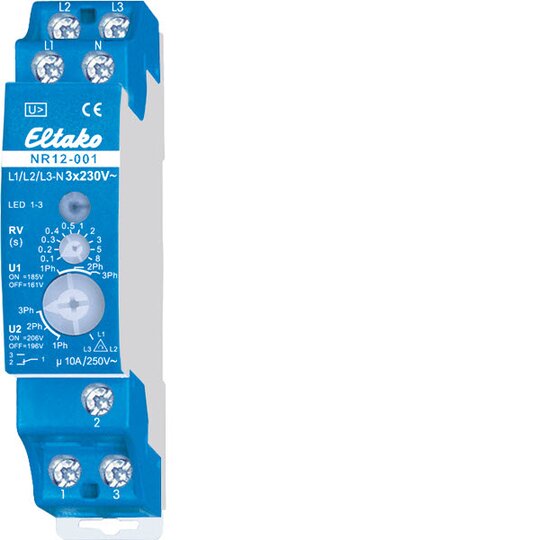

Katalog58mm tiefZur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutral-leiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2Ph und 3Ph:U1: 161V Rückfallspannung und 185V AnzugsspannungU2: 196V Rückfallspannung und 206V AnzugsspannungRückfallverzögerung RV einstellbar von 0,1 bis 8 SekundenAnzugsverzögerung = 0,5sgem. VDE 0100 Teil 1Kontakte: 1 Wechsler potenzialfreiNennschaltleistung: 10A/250V ACErfüllte Normen: EN 61000-6-3, 61000-6-1, EN 60669Fabrikat/Typ: Eltako NR12-001-3x230V oder gleichwertigm fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
