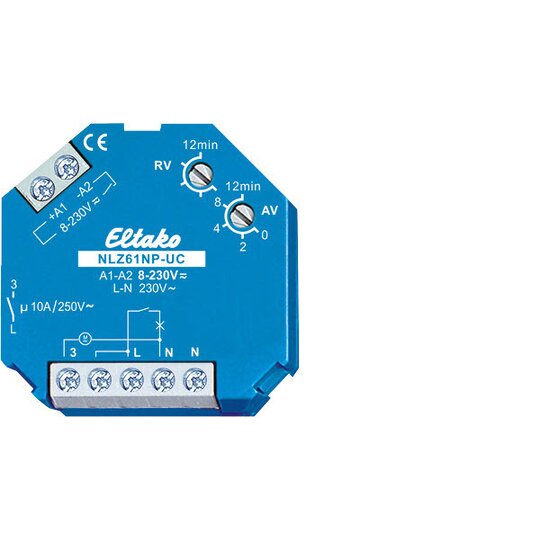

Eltako NLZ61NP-UC Nachlaufschalter 1S n.potenzialfrei 10A 61100704
1 Stück

Listenpreis
Art.-Nr.
3515683
EAN
4010312603048
Hersteller-Nr.
61100704
DEHA.-Nr.
2478770
eClass.-Nr.
27142310
Zolltarif-Nr.
85365080
Funktion Ansprech- und Rückfallverzögerung
1. Zeitbereich Einheit Minuten/Stunden
1. Zeitbereich 0 - 12
2. Zeitbereich Einheit Sekunden/Minuten
2. Zeitbereich 1 - 12
Montageart Unterputz
Breite in Teilungseinheiten 0
Einbauhöhe 18 mm
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 0
Anzahl der Umschalter 0
Steuerspannung 1 8 - 230 V
Steuerspannungsart 1 AC/DC
Frequenz der Steuerspannung 1 50 - 50 Hz
Versorgungsspannung 250 - 250 V
Spannungsart der Versorgungsspannung AC
Nennschaltstrom bei 250 V AC 10 A
Schaltleistung Glühlampen 2000 W
Schaltleistung Leuchtstofflampen DUO 1000 VA
Schaltleistung Leuchtstofflampen parallel 500 VA

Nachlaufschalter NLZ61NP-UCNachlaufschalter elektronisch für Einbaumontage45mm lang, 45mm breit, 18mm tiefNachlaufzeit 1 bis 12 Minuten einstellbarAnsprechverzögerung 0 bis 12 Minuten einstellbarKontaktschaltung im NulldurchgangKontakte: 1 Schließer nicht potentialfreiVersorgungsspannung: 230V ACSteuerspannung: 230V AC und zusätzlich 8 bis 230V UCNennschaltleistung: 10A/250V ACStand-by-Verlust: nur 0,7WEinschaltdauer: 100%Erfüllte Normen: EN 61000-6-3, EN 61000-6-1 und EN 60669Fabrikat/Typ: Eltako NLZ61NP-UC oder gleichwertigem oberen Drehschalter einstellbar. Ansprechverzögerung 0 bis 12 Minuten mit dem unteren Drehschalter einstellbar. Funktion: Mit dem Schließen des Steuerkontaktes (Lichtschalter) beginnt die Ansprechverzögerung AV (sofern nicht 0 eingestellt), an deren Ende der Ventilator zugeschaltet wird. Ab dem Öffnen des Steuerkontaktes und sofern eine eingestellte Ansprechverzögerung bereits abgelaufen war, läuft die eingestellte Rückfallverzögerung RV (Nachlaufzeit), an deren Ende der Ventilator abgeschaltet wird. Dieser Nachlaufschalter kann von allen Dimmern EUD12 und EUD61 selbst bei kleinster Dimmstellung angesteuert werden.

NLZ61NP_61100704-2_internet_dtsch.pdf

Management-, Betriebs- und Wartungsdokument

Download (Stand: 26.10.2024)

RoHS.pdf

RoHS-Erklärung

Download (Stand: 26.10.2024)

Management-, Betriebs- und Wartungsdokument

Download (Stand: 26.10.2024)

Produktdatenblatt

Download (Stand: 26.10.2024)
