| Betätigungsart |
analog mit Einzelfunktion |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Funktion |
Ansprech- und Rückfallverzögerung |
| 1. Zeitbereich Einheit |
Minuten/Stunden |
| 1. Zeitbereich |
1 - 12 |
| 2. Zeitbereich Einheit |
Sekunden/Minuten |
| 2. Zeitbereich |
0 - 12 |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbauhöhe |
58 mm |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Umschalter |
0 |
| Steuerspannung 1 |
230 - 230 V |
| Steuerspannungsart 1 |
AC |
| Frequenz der Steuerspannung 1 |
50 - 50 Hz |
| Steuerspannung 2 |
8 - 230 V |
| Zeitbereich |
0.1 - 14400 s |
| Steuerspannungsart 2 |
AC/DC |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Versorgungsspannung |
250 - 250 V |
| Spannungsart der Versorgungsspannung |
AC |
| Bemessungssteuerspeisespannung Us bei DC |
12 - 12 V |
| Nennschaltstrom bei 250 V AC |
16 A |
| Schaltleistung Glühlampen |
2300 W |
| Schaltleistung Leuchtstofflampen DUO |
1000 VA |
| Schaltleistung Leuchtstofflampen parallel |
500 VA |
| Anzahl der Ausgänge, unverzögert, Schließer |
1 |
| Schaltleistung Leuchtstofflampen induktiv |
1000 VA |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
Kupfer |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Betriebsspannung bei AC 50 Hz |
230 - 230 V |
| Betriebsspannung bei DC |
8 - 8 V |
| Spannungsart der Betriebsspannung |
AC |
| Nennstrom |
10 A |
| Max. Einschaltstrom |
10 A |
| Breite |
18 mm |
| Höhe |
66 mm |
| Tiefe |
58 mm |

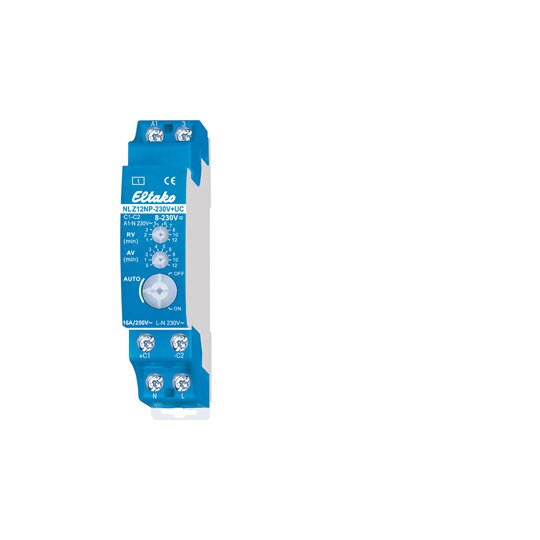

Nachlaufschalter NLZ12NP-230V+UCNachlaufschalter elektronischReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tiefKontaktschaltung im NulldurchgangNachlaufzeit bis 12 Minuten einstellbarAnsprechverzögerung einstellbar über DrehschalterMontage auf Tragschiene DIN-EN 61075 TH35Kontakte: 1 Schließer nicht potenzialfreiVersorgungsspannung: 230V ACSteuerspannung: 230V AC, zusätzlich 8 bis 230V UCNennschaltleistung: 16A/250V ACStand-by-Verlust: nur 0,5WEinschaltdauer: 100%Erfüllte Normen: EN 61000-6-3, EN 61000-6-1 und EN 60669Fabrikat/Typ: Eltako NLZ12NP-230V+UC oder gleichwertigteren Drehschalter. Funktion: Mit dem Schließen des Steuerkontaktes (Lichtschalter) beginnt die Ansprechverzögerung AV (sofern nicht 0 eingestellt), an deren Ende der Ventilator zugeschaltet wird. Ab dem Öffnen des Steuerkontaktes und sofern eine eingestellte Ansprechverzögerung bereits abgelaufen war, läuft die eingestellte Rückfallverzögerung RV (Nachlaufzeit), an deren Ende der Ventilator abgeschaltet wird. Dieser Nachlaufschalter kann von allen Dimmern EUD12 und EUD61 selbst bei kleinster Dimmstellung angesteuert werden.
NLZ12NP_23100704-2_internet_dt.pdf
