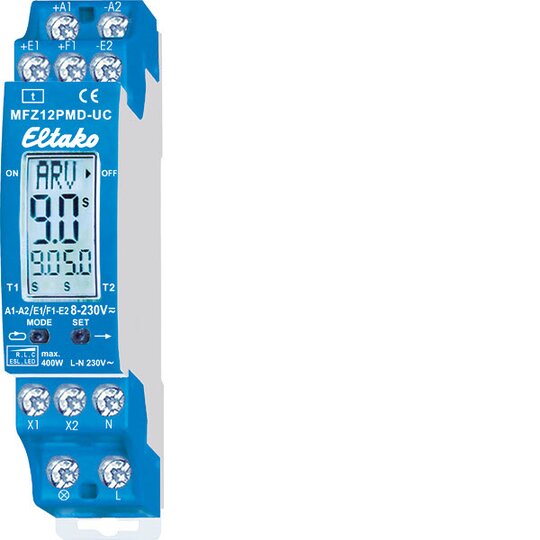

Eltako MFZ12PMD-UC Multifunktions Zeitrelais m.18Funktionen 23001006
1 Stück

Listenpreis
Art.-Nr.
3522656
EAN
4010312601099
Hersteller-Nr.
23001006
DEHA.-Nr.
1111362
eClass.-Nr.
27142310
Zolltarif-Nr.
85364900
Betätigungsart digital mit Multifunktion
Funktion Multifunktion
1. Zeitbereich Einheit Sekunden/Stunden
1. Zeitbereich 0.1 - 99
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbauhöhe 58 mm
Steuerspannung 1 8 - 230 V
Steuerspannungsart 1 AC/DC
Frequenz der Steuerspannung 1 50 - 50 Hz
Versorgungsspannung 230 - 230 V
Spannungsart der Versorgungsspannung AC
Schaltleistung Glühlampen 400 W

Vollelektronisches Multifunktions-Zeitrelais MFZ12PMD-UCVollelektronisches Multifunktions-Zeitrelais mit 18 FunktionenReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tiefSchaltung im Nulldurchgang zur LampenschonungFunktionen: RV, AV, AV+, TI, TP, IA, IF, EW, AW, EAW, ARV, ARV+, ES, SRV, ESV, ER, ON, OFFKontakte: Power MOSFET bis 400WStand-by-Verlust: nur 0,3 WattFabrikat/Typ: Eltako MFZ12PMD-UC oder gleichwertigelligkeit nicht auf 0 gestellt, dann wird nicht ausgeschaltet, sondern auf den eingestellten Prozentwert abgedimmt. Bis zu 3600W mit Leistungszusätzen LUD12-230V an den Anschlüssen X1 und X2. Universal-Steuerspannung örtlich 8..230V UC und zusätzlich Universalspannungs-Steuereingänge 8..230V UC zentral ein und zentral aus. Die Steuereingänge sind von der Versorgungs- und Schaltspannung 230V galvanisch getrennt. Schaltung im Nulldurchgang zur Lampenschonung. Ab 110V Steuerspannung Glimmlampenstrom 5mA. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Sowohl die Funktion als auch die Zeiten werden mit den zwei Tasten MODE und SET eingegeben und digital auf einem LC-Display angezeigt. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1 bis 9,9 oder 1 bis 99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind dadurch möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Einstellbare Funktionen (Beschreibung Seite E9): RV = Rückfallverzögerung, AV = Ansprechverzögerung, AV+ = Additive Ansprechverzögerung, TI = Taktgeber mit Impuls beginnend, TP = Taktgeber mit Pause beginnend, IA = Impulsgesteuerte Ansprechverzögerung, IF = Impulsformer, EW = Einschaltwischer, AW = Ausschaltwischer, EAW = Einschalt- und Ausschaltwischer, ARV = Ansprech- und Rückfallverzögerung, ARV+ = Additive Ansprech- und Rückfallverzögerung, ES = Stromstoßschalter, SRV = Stromstoßschalter mit Rückfallverzögerung, ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung, ER = Relais, ON = Dauer EIN, OFF = Dauer AUS. Bei den Funktionen TI, TP, IA, EAW, ARV und ARV+ kann eine abweichende zweite Zeit eingegeben werden, auch mit anderem Zeitrahmen. Einstellung der Zeiten und Funktionen: Durch Drücken der Taste MODE wird das LCD-Element gewählt, welches geändert werden soll. Das jeweils im Zugriff befindliche Element blinkt. Durch Drücken der Taste SET wird das im Zugriff befindliche Element geändert. Dies kann die Funktion, der Zeitrahmen, die Zeit T1 oder die Zeit T2 (nur bei TI, TP, IA, EAW, ARV und ARV+) sein. Jede Eingabe wird mit der Taste MODE beendet. Nach der Zeiteinstellung mit MODE blinkt kein Element mehr - das Zeitrelais ist betriebsbereit. Mit dem nächsten Drücken der MODE Taste beginnt der Eingabezyklus von vorne, alle eingestellten Parameter bleiben erhalten, wenn sie nicht mit SET geändert werden. 25 Sekunden nach der letzten Betätigung und bei immer noch blinkendem Element w

anleitungen weiß-blau 30014100
Eltako
Art.-Nr.
3518942
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

MFZ12PMD-UC_23001006-2_dt.pdf

Management-, Betriebs- und Wartungsdokument

Download (Stand: 26.10.2024)

RoHS.pdf

RoHS-Erklärung

Download (Stand: 26.10.2024)

Management-, Betriebs- und Wartungsdokument

Download (Stand: 26.10.2024)

Produktdatenblatt

Download (Stand: 26.10.2024)
