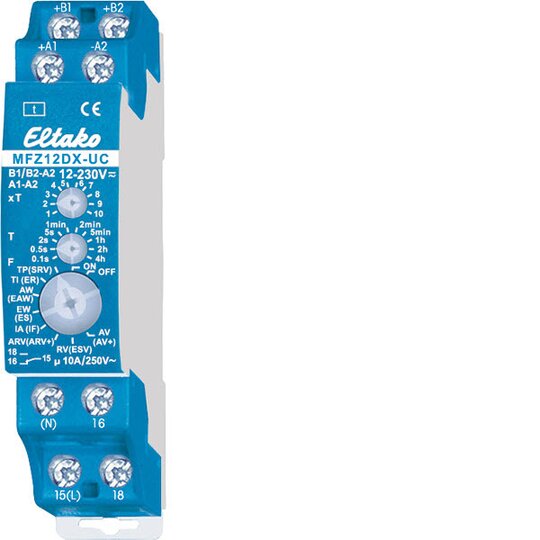

Eltako MFZ12DX-UC Multifunktions Zeitrelais 18Fkt. 1We potenz. 23001005

Hersteller-Nr. 23001005 285364
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
3516001
EAN
4010312603086
DEHA.-Nr.
3009786
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Betätigungsart analog mit Multifunktion
Ausführung des elektrischen Anschlusses Schraubanschluss
Funktion Multifunktion
1. Zeitbereich Einheit Minuten/Stunden
1. Zeitbereich 0.1 - 40
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbauhöhe 58 mm
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Öffner 0
Anzahl der Umschalter 1
Steuerspannung 1 12 - 230 V
Steuerspannungsart 1 AC/DC
Frequenz der Steuerspannung 1 50 - 50 Hz
Zeitbereich 0.1 - 14400 s
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Versorgungsspannung 8 - 230 V
Spannungsart der Versorgungsspannung AC/DC
Bemessungssteuerspeisespannung Us bei DC 12 - 12 V
Schaltleistung Glühlampen 2000 W
Schaltleistung Leuchtstofflampen DUO 1000 VA
Schaltleistung Leuchtstofflampen parallel 500 VA
Anzahl der Ausgänge, unverzögert, Schließer 1
Schaltleistung Leuchtstofflampen induktiv 1000 VA
Werkstoff des Kontakteinsatzes Thermoplast
Werkstoff des Kontaktes Kupfer
Werkstoff der Kontaktbeschichtung sonstige
Betriebsspannung bei AC 50 Hz 230 - 230 V
Betriebsspannung bei DC 8 - 8 V
Spannungsart der Betriebsspannung AC
Nennstrom 10 A
Max. Einschaltstrom 10 A
Breite 18 mm
Höhe 66 mm
Tiefe 58 mm

1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,02-0,6 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto­matische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unter­schiedliche Funktionsebenen ausgewählt werden. Funktionen F bei Anschluss der Stromversorgung an B1-A2: (Stand-by-Verlust 0,02-0,4 W) RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Funktionen (F) bei Anschluss der Stromversorgung an B2-A2 (Stand-by-Verlust 0,02-0,6W): SRV = Stromstoßschalter mit Rückfallverzögerung. ER = Relais. EAW = Einschalt- und Ausschaltwischer. ES = Stromstoßschalter. IF = Impulsformer. ARV+ = Additive Ansprech- und Rückfallverzögerung. ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung. AV+ = Additive Ansprechverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15 %, bis 2 Minuten auf 30 %, bis 5 Minuten auf 60 %.
