| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Zeitbereich |
0.1 - 14400 s |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Bemessungssteuerspeisespannung Us bei DC |
12 - 12 V |
| Anzahl der Ausgänge, unverzögert, Wechsler |
1 |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
Kupfer |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Betriebsspannung bei AC 50 Hz |
230 - 230 V |
| Betriebsspannung bei DC |
8 - 8 V |
| Spannungsart der Betriebsspannung |
AC |
| Nennstrom |
10 A |
| Max. Einschaltstrom |
10 A |
| Breite |
18 mm |
| Höhe |
66 mm |
| Tiefe |
58 mm |

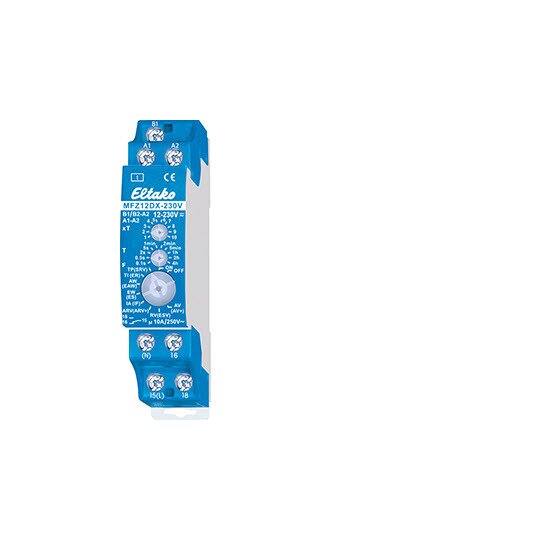

Wechsler potenzialfrei 10A/250 V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18 mm breit, 58 mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Versorgungs- und Steuerspannung 230V AC. Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar. Funktion F (Beschreibung Seite 13-22) RV = Rückfallverzögerung AV = Ansprechverzögerung TI = Taktgeber mit Impuls beginnend TP = Taktgeber mit Pause beginnend IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner) EW = Einschaltwischer AW = Ausschaltwischer ARV = Ansprech- und Rückfallverzögerung ON = Dauer EIN OFF = Dauer AUS Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15¿%, bis 2 Minuten auf 30¿%, bis 5 Minuten auf 60¿%.
Datenblatt_MFZ12DX-230V 1.pdf
Produktdatenblatt
|
|
|
|
|
