| Betätigungsart |
digital mit Multifunktion |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Funktion |
Multifunktion |
| 1. Zeitbereich Einheit |
Minuten/Stunden |
| 1. Zeitbereich |
0.1 - 40 |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbauhöhe |
58 mm |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Umschalter |
1 |
| Steuerspannung 1 |
12 - 230 V |
| Steuerspannungsart 1 |
AC/DC |
| Frequenz der Steuerspannung 1 |
50 - 50 Hz |
| Zeitbereich |
0.1 - 14400 s |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Versorgungsspannung |
8 - 230 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Bemessungssteuerspeisespannung Us bei DC |
12 - 12 V |
| Schaltleistung Glühlampen |
2000 W |
| Schaltleistung Leuchtstofflampen DUO |
1000 VA |
| Schaltleistung Leuchtstofflampen parallel |
500 VA |
| Schaltleistung Leuchtstofflampen induktiv |
1000 VA |
| Anzahl der Ausgänge, unverzögert, Wechsler |
1 |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
Kupfer |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Betriebsspannung bei AC 50 Hz |
230 - 230 V |
| Betriebsspannung bei DC |
8 - 8 V |
| Spannungsart der Betriebsspannung |
AC |
| Nennstrom |
10 A |
| Max. Einschaltstrom |
10 A |
| Breite |
18 mm |
| Höhe |
66 mm |
| Tiefe |
58 mm |

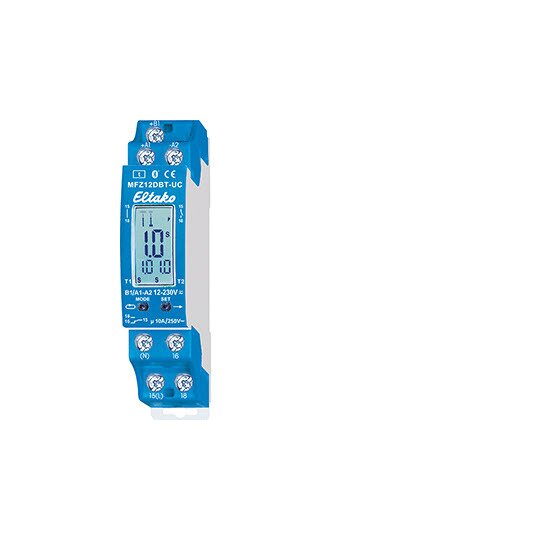

DIGITAL EINSTELLBARES MULTIFUNKTIONS-ZEITRELAIS MIT DISPLAY UND BLUETOOTH MFZ12DBT-UCMIT ELTAKO CONNECT-APP UND 18 FUNKTIONENAnalog einstellbares Multifunktions-Zeitrelais mit Duplex-Technologie230V-LED-Lampen: bis 200WGlühlampen: 2000WReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.1 Teilungseinheit = 18mm breit, 58mm tiefbeim Schalten von 230V = Kontaktschaltung im Nulldurchgang18 Zeitfunktionen: RV, AV, TI, TP, IA, EW, AW, ARV, SRV, ER, EAW, ES, IF, ARV+,ESV, AV+, ON = Dauer EIN, OFF = Dauer AUSZeitbereich: 0,1 Sekunden bis 99 StundenKontakte: 1 Wechsler potenzialfreiVersorgungsspannung wie die SteuerspannungSteuerspannung: 12..230 V UC.Nennschaltleistung: 10A/250V AC und DX,Stand-by-Verlust: nur 0,1-0,3Einschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: VDE 0435, EN 61000-6-1, EN 61000-6-3, EN 60669Fabrikat/Typ: Eltako MFZ12DBT-UC oder gleichwertig
MFZ12DBT_UC_23001003_1_dt.pdf
