| Montageart |
DIN-Schiene |
| Funktion |
Sensormodul |
| Zentralfunktion AUS |
false |
| Gruppenschalter |
false |
| Panikfunktion |
false |
| Anwesenheitssimulation |
true |
| Treppenlicht und Vorwarnung |
false |
| Anzahl der Universal-Dimmkanäle |
0 |
| Anzahl der Dimmfunktionen |
0 |
| Stromstoßfunktion, Anzahl der Kanäle |
0 |
| Rollladen-/Sonnenschutzsteuerung, Anzahl der Kanäle |
3 |
| Wochenprogramm |
false |
| Astroprogramm |
false |
| Windsensor |
16 - 4 m/s |
| Regensensor |
false |
| Helligkeitssensor |
1000 - 60000 lx |
| Dämmerungssensor |
1000 - 60000 lx |
| Anzahl der Kanäle |
3 |
| Steuerspannung 1 |
12 - 230 V |
| Steuerspannungsart 1 |
AC/DC |
| Bemessungsstrom |
0,05 A |
| Max. Schaltstrom (cos phi = 0,6) |
0,05 A |
| Bemessungsspannung |
8 - 230 V |
| Leistungsaufnahme |
0,5 W |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
1 |
| Breite |
36 mm |
| Höhe |
62 mm |
| Tiefe |
58 mm |

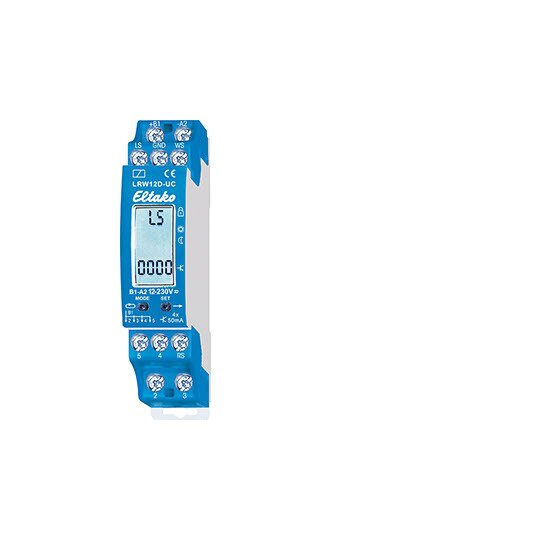

KatalogS und des Windsensors WS ausFunktionen: LS = Lichtsensor, WS = Windsensor, RS = Regensensor, DSR = Dämmerungsrelais, TST = Test und OFF = aus- bzw. einschalten aller Funktionen 4 OptoMOS-Halbleiterausgänge 50mA/8..230V UCStand-by-Verlust: nur 0,05û0,5 Watt.Einschaltdauer: 100%Fabrikat/Typ: Eltako LRW12D-UC oder gleichwertigsen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Windgeschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung an B1/A2 anliegt, kann der LRW12D gemäß Bedienungsanleitung eingestellt werden.
LRW12D_22400501-1_internet_dtsch.pdf
