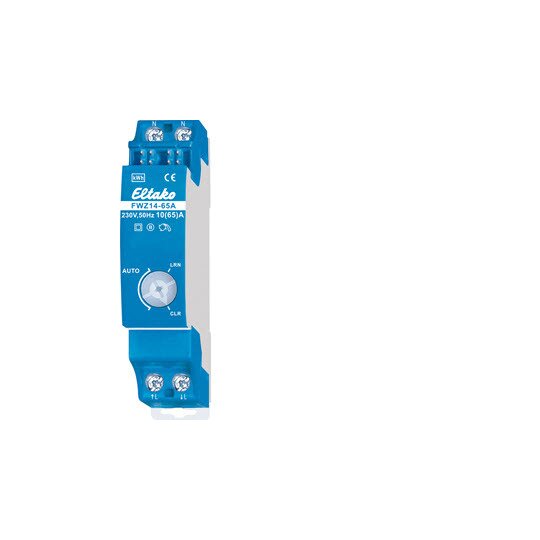

Eltako FWZ14-65A Funk Wechselstrom- zähler-Sendemodul 30014050

Funk-Wechselstromzähler-Sendemodul, Maximalstrom 65A, Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Der Zählerstand, die Momentanleistung und die Seriennummer werden dem Bus übergeben û z.B. zur Weitergabe an einen externen Rechner, an einen Controller û und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräte­adresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Der Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Ein­gang und Ausgang fließenden Stroms. Der Eigenverbrauch von nur maximal 0,5 Watt wird nicht gemessen. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Es kann ein Außenleiter mit einem Strom bis zu 65A angeschlossen werden. Der Anlaufstrom ist 4OmA. Im Betrieb muss der Drehschalter auf AUTO stehen. Der Leistungsbezug wird mit einer blinkenden LED angezeigt. Wurden beim Anschließen L-Eingang und L-Ausgang vertauscht, wird alle 20 Sekunden ein HT/NT-Umschalt-Telegramm gesendet, um auf den Anschlussfehler hinzuweisen. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Hierzu sind im Lieferumfang 2 Distanzstücke DS14 und außer der kurzen Steckbrücke noch zwei weitere lange Steckbrücken enthalten.
