Bemessungsspannung | 250 V |
Bemessungsstrom | 10 A |
Bemessungsfrequenz | 50 - 50 Hz |
Max. Glühlampenlast | 1000 W |
Max. Leuchtstofflampenlast | 1000 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Max. Schaltstrom (cos phi = 0,6) | 10 A |
Einschaltschwelle Strom | 20 - 20 mA |
Überwachungsspannung | DC |
Montageart | sonstige |
Breite in Teilungseinheiten | 0 |
Einbautiefe | 26 mm |
Schutzart (IP) | IP20 |

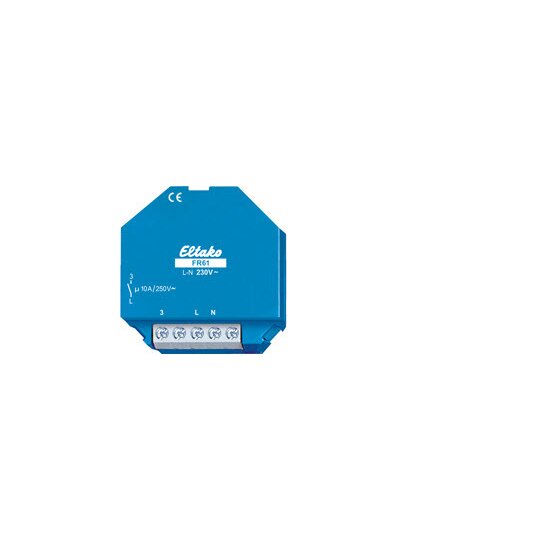

Katalogmit störende elektromagnetische FelderBis zu einer Stromaufnahme von 20mA sind Kleinverbraucher zulässig, welche nach dem Ausschaltengrößerer Verbraucher das Feldfreischalten nicht verhindernVerbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiertDer Grenzwert muss nicht manuell eingestellt werden,sondern wird erlerntKontakte: 1 Schließer nicht potenzialfreiÜberwachungsspannung: 230V DC mit geringer RestwelligkeitÜberwachte Spannung: 230V ACNennschaltleistung: 10A/250V ACErfüllte Normen: VDE 0632, IEC 60669Fabrikat/Typ: Eltako FR61-230V oder gleichwertignnung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern. Zur Überwachung liegt eine Gleichspannung 230V DC mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig und führt zur Zerstörung des Gerätes. Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter zu. Bei dem ersten Einschalten der Außenleiter und nach einem Stromausfall lernt der FR61 automatisch neu: Zuerst wird ein Einschaltstrom von 30mA vorgegeben. Ist dann ein Kleinverbraucher länger als 24 Stunden eingeschaltet, die Gesamtstromaufnahme des überwachten Stromkreises kleiner 200mA und wurde zwischendurch das Licht ein- und ausgeschaltet, wird dieser Kleinverbraucher eingelernt und der Leiter abgeschaltet. Durch kurzes Ausschalten des zuständigen Leitungsschutzschalters kann diese Lernphase nach dem Anschluss eines neue
Produktdatenblatt
Download
(Stand: 17.10.2024)
|
