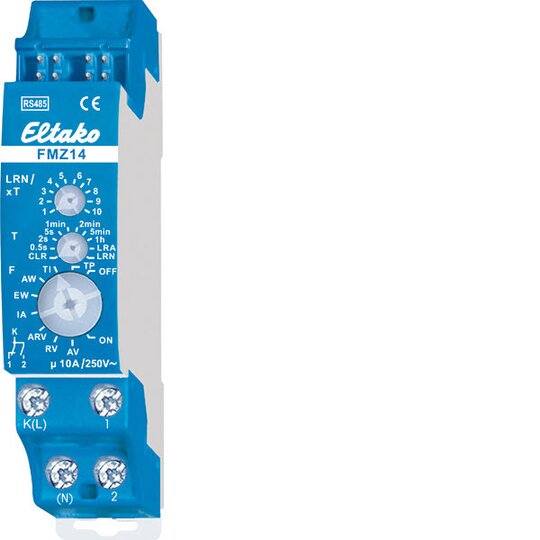

Eltako FMZ14 RS485-Bus Aktor Multifunkt. Zeitrelais 30014009
1 Stück

RS485-Bus-Aktor Multifunktions-Zeitrelais FMZ14Multifunktions-Zeitrelais mit 10 Funktionen, 230¿V-LED-Lampen: bis 400¿WGlühlampen: 2000¿W. Bidirektional.Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18 mm breit, 58mm tiefAnschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke.FAM14 oder FTS14KS ist erforderlich für den EinbauZeiten zwischen 0,5 Sekunden und 10 Stunden einstellbarMit dem unteren Drehschalter wird die Funktion gewählt:Funktionen: RV, AV, TI, TP, IA, EW, AW, ARV, ON, OFFKontakte: 1 Wechsler potenzialfrei 10A/250V AC mit DX-TechnologieStand-by-Verlust: 0,4 WattVersorgungsspannung: 12V DCFabrikat/ Typ: Eltako FMZ14 oder gleichwertigenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Beim Ausfall der Versorgungsspannung schalten beide Kontakte aus. Bei wiederkehrender Versorgungsspannung schließt Kontakt 1. Zeiten zwischen 0,5 Sekunden und 10 Stunden einstellbar. Mit dem oberen und dem mittleren Drehschalter wird eingelernt und anschließend die Zeit eingestellt. T ist die Zeitbasis und xT der Multiplikator. Mit dem unteren Drehschalter wird die Funktion gewählt: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.
