Bussystem KNX | false |
Bussystem KNX-Funk | false |
Bussystem Funkbus | true |
Bussystem LON | false |
Bussystem Powernet | false |
Andere Bussysteme | ohne |
Funk bidirektional | true |
Ausführung | Dimmaktor |
Montageart | Aufputz |
Mit Busankopplung | false |
Busmodul abnehmbar | false |
Nebenstelleneingang | false |
Vor Ort-/Handbedienung | false |
Mit LED-Anzeige | false |
Anzahl der Ausgänge | 1 |
Ausgangsleistung | 144 - 144 W |
Leistungszusatz verwendbar | false |
Lastart | kapazitiv |
Spannung | 36 - 12 V |
Parallel-Betrieb möglich | false |
Frequenz | 50 - 50 Hz |
Schutzart (IP) | IP20 |
Min. Tiefe der Gerätedose | 33 mm |

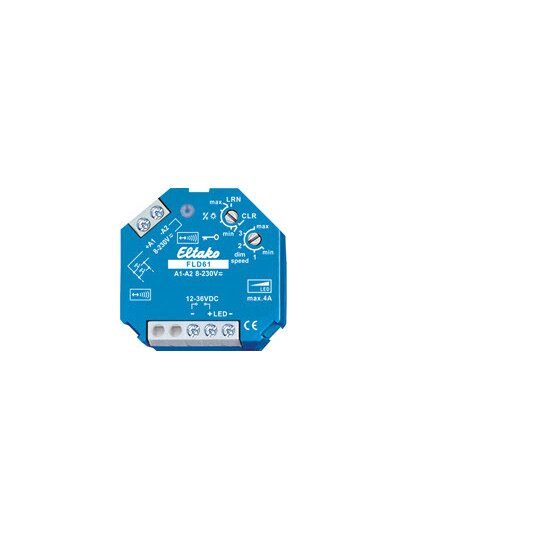

PWM-Dimmschalter für LED 12-36VDC, bis 4A. Stand-by-Verlust nur 0,2-0,4 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Zusätzlich mit Lichtszenensteuerung über PC oder mit Funktastern. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Versorgungsspannung 12 bis 36V DC, abhängig von der angeschlossenen LED-Beleuchtung. Ausgangsspannung PWM (Puls-Weiten-Modulation). Ausgangsstrom maximal 4A. Es wird ein impulsfestes DC-Netzteil benötigt, welches die erforderliche Spannung und den erforderlichen Strom der LED-Lampe(n) liefert. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Ab der Fertigungswoche 11/14 können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Mit dem oberen %Lampe -Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. In der Stellung LRN werden bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster. Mit dem unteren dim speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Dimmschalter auch mit einem eventuell davor montierten konventionellen Universalspannungs-Steuertaster örtlich als Universaltaster gesteuert werden. Damit erfolgt die Änderung der Dimmrichtung durch eine Unterbrechung der Ansteuerung. Kurze Steuerbefehle schalten ein/aus. Die Funktaster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Als Richtungstaster befindet sich dann auf einer Seite einschalten und aufdimmen sowie auf der anderen Seite ausschalten und abdimmen. Ein Doppelklicken auf der Einschaltseite löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick auf der Ausschaltseite löst die Schlummerschaltung aus. Die Kinderzimmerschaltung wird auf der Einschaltseite ausgeführt. Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters. Mit Kinderzimmerschaltung und Schlummerschaltung. Zentraltaster ein schaltet mit Memorywert ein. Zentraltaster aus schaltet aus. Kinderzimmerschaltung (Universaltaster oder Richtungstaster auf der Einschaltseite): Beim Einschalten mit längerer Tasterûbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Schlummerschaltung (Universaltaster oder Richtungstaster auf der Ausschaltseite): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Di
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
