Geeignet für Dimmer | false |
Geeignet für Pulsdrücker | false |
Geeignet für Rollladenschalter | false |
Geeignet für Jalousieschalter | false |
Geeignet für Jalousie-/Rollladenschalter | false |
Geeignet für Schalter | false |
Im Gehäuse | true |
Im Röhrensockelgehäuse | false |
Als Modul/Platine | false |
Stromversorgung | 12 - 24 V AC/DC |
Leistungsaufnahme | 0,8 W |
Tast-Betrieb | false |
Schalt-Betrieb | false |
Mit Funkhandsender | false |
Mit Funkcodiergerät | false |
Mit Funktaster | false |
Anzahl der Relais | 1 |
Montageart | Unterputz |
Werkstoff | Kunststoff |
Werkstoffgüte | Thermoplast |
Halogenfrei | true |
Oberfläche | sonstige |
Ausführung der Oberfläche | matt |
Befestigungsart | sonstige |
Farbe | blau |
Transparent | false |
Geeignet für Schutzart (IP) | IP20 |
Funkfrequenz | 868 MHz |
Rollingcode-System | true |
Anzahl der Befehle | 32 |
Kompatibel mit Apple HomeKit | false |
Kompatibel mit Google Assistant | false |
Kompatibel mit Amazon Alexa | false |
IFTTT-Unterstützung verfügbar | false |

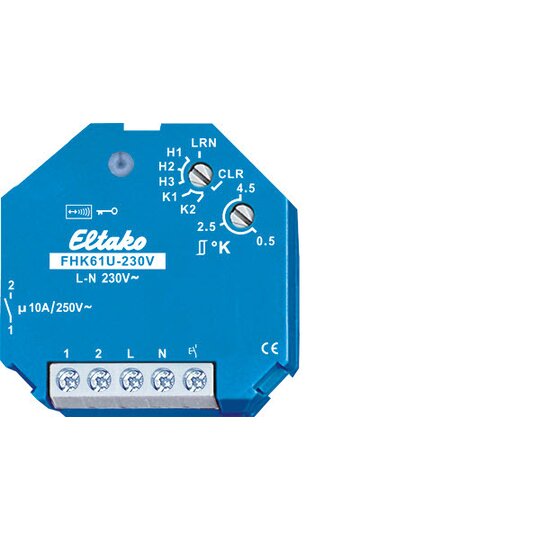

Funkaktor Heiz-Kühl-Relais FHK61U-230VFunkaktor Heiz-Kühl-Relais FHK61U-230V für EinbaumontageMaße: 45mm lang, 45mm breit, 33mm tiefVerschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbarmit 5 Betriebsarten (3 x Heizen, 2 x Kühlen)Versorgungsspannung: 230VKontakte: 1 Schließer potenzialfrei 10A/250V ACFunktechnologie: EnOcean Frequenz: 868 MHzStand-by-Verlust: 0,8 WattFabrikat/ Typ: Eltako FHK61U-230V oder gleichwertigtet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Hoppe-Fenstergriffe und Funktaster. Ab der Fertigungswoche 11/14 können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Zustandsänderung des Arbeitskontaktes wird mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren und die GFVS-Software eingelernt werden. Insbesondere in ein FSR61, um damit eine Heizungs-Umwälzpumpe synchron mit den Ventilen zu schalten. Oberer Drehschalter für die Betriebsarten: H1: Heizbetrieb mit PWM-Regelung mit T = 4 Minuten (PWM = Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb). H2: Heizbetrieb mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb). H3: Heizbetrieb mit 2-Punkt-Regelung. K1: Kühlbetrieb mit PWM-Regelung mit T = 15 Minuten. K2: Kühlbetrieb mit 2-Punkt-Regelung. Die Umschaltung wird visualisiert durch LED-Aufblinken. Unterer Drehschalter für die einstellbare Hysterese bzw. PWM-Beeinflussung: Linksanschlag: kleinste Hysterese 0,5°. Mittelstellung: Hysterese 2,5°. Rechtsanschlag: größte Hysterese 4,5°. Dazwischen Unterteilung in 0,5°-Schritten, visualisiert durch LED-Aufblinken. Betriebsart Zweipunkt-Regelung: Am Hysterese-Drehschalter wird die gewünschte Differenz zwischen Ein- und Ausschalttemperatur eingestellt. Bei Ist-Temperatur >= Soll-Temperatur wird ausgeschaltet. Bei Ist-Temperatur = (Soll-Temperatur ? Hysterese) wird eingeschaltet. Im Kühlbetrieb drehen sich die Vorzeichen um. Betriebsart PWM-Regelung: Am Hysterese-Drehschalter wird die gewünschte Temperaturdifferenz eingestellt, bei der zu 100% eingeschaltet wird. Bei Ist-Temperatur >= Soll-Temperatur wird ausgeschaltet. Bei Ist-Temperatur = (Soll-Temperatur ? Hysterese) wird zu 100% eingeschaltet. Liegt die Ist-Temperatur zwischen Soll-Temperatur ? Hysterese und der Soll-Temperatur, wird abhängig von der Temperaturdifferenz mit einer PWM in 10%-Schritten ein- und ausgeschaltet. Je geringer die Temperaturdifferenz, desto kürzer die Einschaltzeit. Durch die Einstellbarkeit des 100%-Wertes kann die PWM an die Heizkörpergröße bzw. Trägheit angepasst werden. Im Kühlbetrieb drehen sich die Vorzeichen um. Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt. Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sof
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
