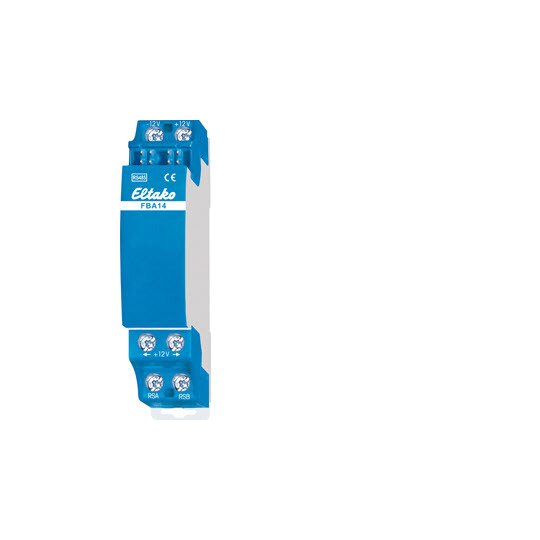

Eltako FBA14 RS485-Busankoppler 30014018
1 Stück

RS485-Busankoppler FBA14Busankoppler für Drahtverbindungen der Bus- und StromversorgungsbrückenReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheiten = 18mm breit, 58mm tiefDer Busankoppler FBA14 kann sowohl verschiedene Busteile verbinden als auch Stromversorgungen einspeisenFabrikat/ Typ: Eltako FBA14 oder gleichwertigen Busleitung, z. B. einer Telefon­leitung, verbunden. Die Gesamtlänge aller Verbindungsleitungen sollte 100m nicht überschreiten. Auf den letzten Aktor muss der nur 9mm breite zweite Abschlusswiderstand gesteckt werden, welcher dem FAM14 bzw. FTS14KS beiliegt. Die Position des Busankopplers in einer Gerätereihe der Baureihe 14 ist beliebig. Die 4 Adern der Busleitung werden an die Klemmen -12V, +12V, RSA und RSB der beiden FBA14 angeschlossen. Die werksseitig in den unteren Klemmenblock eingelegte Drahtbrücke bei Pfeil links +12V Pfeil rechts muss montiert bleiben. Diese Drahtbrücke bleibt ebenfalls montiert, wenn ein Weitbereichs-Schaltnetzteil WNT15-12VDC/24W zur Redundanz der Stromversorgung an die Klemmen -12V und +12V angeschlossen wird. Reicht die Stromversorgung des gesamten RS485-Bus durch das Schaltnetzteil in dem FAM14 oder FTS14KS nicht aus, kann über die Klemmen -12V und +12V des Busankopplers ein Weitbereichs-Schaltnetzteil WNT15-12VDC/24W zur Leistungserhöhung eingespeist werden. Dann muss die Drahtbrücke entfernt werden. Die Aktoren links des Busankopplers werden durch das FAM14 oder FTS14KS versorgt, die Aktoren rechts davon durch das eingespeiste Schaltnetzteil.
