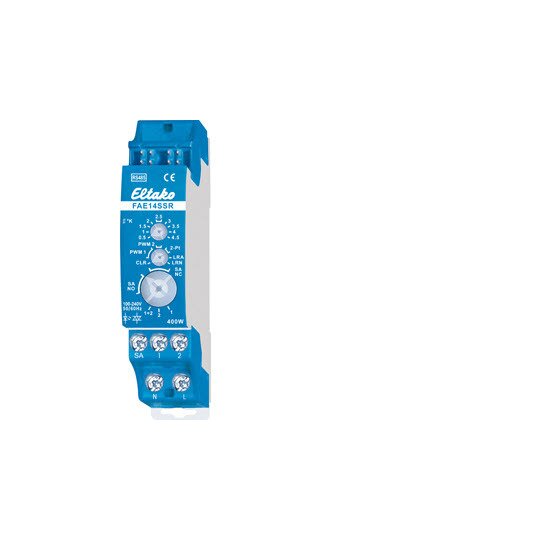

Eltako FAE14SSR RS485-Bus Aktor Einzel- raumregelung m.Solid-State 30014029
1 Stück

Einzelraumregelung geräuschlos mit 2 Kanälen, 400W. 2 Solid-State-Relais nicht potenzialfrei. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Sind beide Relais eingeschaltet, werden 0,4 Watt benötigt. Die Nennschaltleistung von 400W gilt für einen Kontakt und auch als Summe beider Kontakte. Bei einer Last 1W muss ein GLE parallel zur Last geschaltet werden. Mit den Drehschaltern werden zunächst die Sensoren eingelernt. Die Kanäle können entweder gemeinsam gleich eingelernt werden, unterer Drehschalter in Position 1+2, oder ganz getrennt in den Positionen 1 oder 2. Danach wird mit dem mittleren Drehschalter die Betriebsart eingestellt: PWM 1 für Ventile mit thermoelektrischem Stellantrieb, T = 4 Minuten. PWM 2 für Ventile mit motorischem Stellantrieb, T = 15 Minuten. 2-Pt für 2-Punkt-Regelung. Betriebsart PWM-Regelung: Am oberen Drehschalter wird die gewünschte Temperaturdifferenz eingestellt, bei der zu 100% eingeschaltet wird. Wenn Ist-Temperatur >= Soll-Temperatur wird ausgeschaltet. Wenn Ist-Temperatur = (Soll-Temperatur - Hysterese) wird zu 100% eingeschaltet. Wenn die Ist-Temperatur zwischen (Soll-Temperatur - Hysterese) und Soll-Temperatur liegt, wird abhängig von der Temperaturdifferenz mit einer PWM ein- und ausgeschaltet in 10%-Schritten. Je geringer die Temperaturdifferenz, desto kürzer die Einschaltzeit. Durch die Einstellbarkeit des 100%-Wertes kann die PWM an die Heizkörpergröße bzw. -trägheit angepasst werden. Im Kühlbetrieb drehen sich die Vorzeichen um. Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt. Betriebsart 2-Punkt-Regelung: Am oberen Drehschalter wird die gewünschte Differenz zwischen Ein- und Ausschalttemperatur eingestellt. Wenn Ist-Temperatur >= Soll-Temperatur wird ausgeschaltet. Wenn Ist-Temperatur = (Soll-Temperatur - Hysterese) wird eingeschaltet. Im Kühlbetrieb drehen sich die Vorzeichen um. Mit dem unteren Drehschalter wird die Art der angeschlossenen Stelleantriebe angewählt: SA NC für Stellantrieb NC (normally closed) oder SA NO für Stellantrieb NO (normally open). Werden Funk-Fenster-Türkontakte FTK oder Hoppe-Fenstergriffe eingelernt, so werden diese ODER verknüpft. Wenn ein oder mehrere Fenster offen sind, bleibt der Ausgang ausgeschaltet. Im Heizbetrieb bleibt aber der Frostschutz aktiv. Werden Bewegungsmelder FBH eingelernt, so werden diese UND verknüpft. Wenn alle FBH Nicht Bewegung gemeldet haben, wird auf Stand-by Absenkbetrieb geschaltet: Im Heizbetrieb wird die Soll-Temperatur um 2° abgesenkt, im Kühlbetrieb um 2° angehoben. Sobald ein FBH wieder Bewegung meldet, wird auf Normalbetrieb geschaltet. Werden FBH und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein FBH schaltet bei Bewegung also einen mit dem Funktaster gewählten Absenkbetrieb wieder aus. Wird ein Funktaster eingelernt, so ist die Belegung
