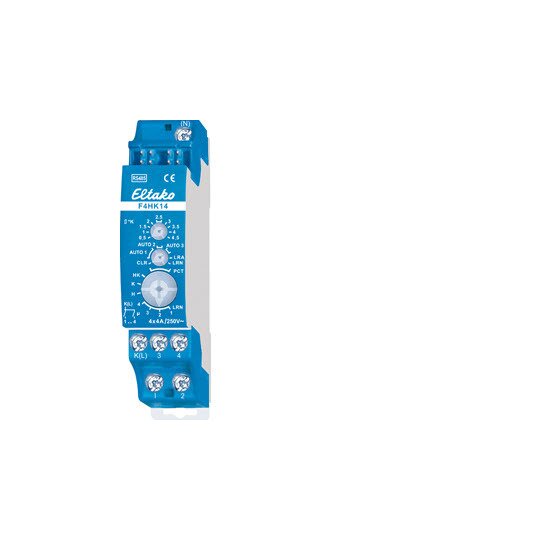

Eltako F4HK14 RS485-Bus Aktor 4Kanal Heiz-Kühl-Relais 30014010
1 Stück

4-Kanal-Heiz-Kühl-Relais F4HK14Heiz-Kühl-Relais mit 4 KanälenReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18 mm breit, 58mm tiefAnschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke.Mit dem oberen und dem mittleren Drehschalter wird eingelernt und anschließend werden damit eine von drei Automatik-Funktionen und gegebenenfalls ein Korrekturwert eingestellt.FAM14 oder FTS14KS ist erforderlich für den EinbauDer untere Drehschalter ermöglicht eine freie Wahl der 4 Kanäle als Heiz-Relais (H) oder Kühl-Relais (K).Kontakte: je 1 Schließer potenzialfrei 4A/250V AC mit DX-TechnologieStand-by-Verlust: 0,1 WattVersorgungsspannung: 12V DCFabrikat/ Typ: Eltako F4HK14 oder gleichwertigkte, Bewegungsmelder, Fenstergriffsensor FFG7B und Funktaster. Alternativ zu einem Funk-Temperaturregler kann die Temperaturinformation über Soll- und Istwerte auch von einem Controller bezogen werden. Weiterhin besteht die Möglichkeit, über den Controller die Solltemperatur vorzugeben und so den Einstellbereich der Funk-Temperaturregler einzuschränken. Oberer Drehschalter für die einstellbare Hysterese: Linksanschlag: kleinste Hysterese 0,5º. Mittelstellung: Hysterese 2,5º. Rechtsanschlag: größte Hysterese 4,5º. Dazwischen Unterteilung in 0,5º-Schritten. Mittlerer Drehschalter für die Regelungsarten: AUTO 1: Mit PWM-Regelung mit T = 4 Minuten (PWM= Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb). AUTO 2: Mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb). AUTO 3: Mit 2-Punkt-Regelung. Unterer Drehschalter für die Betriebsarten: H: Heizbetrieb (Kontakte 1 bis 4). K: Kühlbetrieb (Kontakte 1 bis 4). HK: Heizbetrieb (Kontakte 3 und 4) und Kühlbetrieb (Kontakte 1 u
