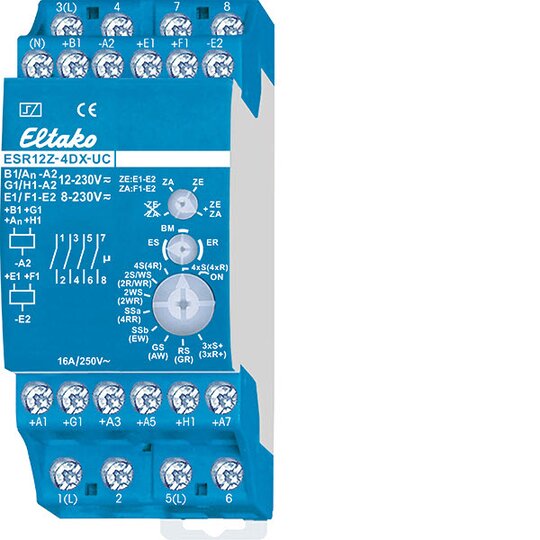

Eltako ESR12Z-4DX-UC Stromsto Schaltrelais 4fach potenzialfr.21400301

4-fach Stromstoß-Schaltrelais elektronisch ESR12Z-4DX-UCElektronischer 4-fach Stromstoß-Schaltrelais elektronisch230¿V-LED-Lampen: bis 600W Glühlampen: 2000Wauch für Zentral- und Gruppensteuerungmit 4 unabhängigen Kontaktenmit zusätzlichen galvanisch getrennten Steuereingängenfür &apos,Gruppe Ein&apos,, &apos,Gruppe Aus&apos,, &apos,Zentral EIN&apos, und &apos,Zentral AUS&apos,9 Stromstoß- oder 9 Relais-Funktionen über Drehschalter wählbarSteuerung mit BewegungsmelderMontage auf Tragschiene DIN-EN 61075 TH352 Teilungseinheiten = 36mm breit, 58mm tiefKontakte: 4 x 1 Schließer potenzialfreiVersorgungsspannung = SteuerspannungÖrtliche Universal-Steuerspannung: 8 bis 230V UCGruppen-Universal-Steuerspannung: 8 bis 230V UCgleiches Potenzial wie die örtliche SteuerspannungZentrale Universal-Steuerspannung: 8 bis 230V UCNennschaltleistung: 16A/250V¿ACStand-by-Verlust nur 0,03û0,4 WattEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: VDE 0632, 0839, IEC 60669Fabrikat/Typ: Eltako ESR12Z-4DX-UC oder gleichwertigchen Steuereingängen galvanisch getrennt. Mit zusätzlichen Gruppen-Steuereingängen ein und aus für 12..230V UC. Gleiches Potenzial wie die örtlichen Steuereingänge. Über die Gruppen-Steuereingänge können Gruppen dieser Stromstoßschalter in einer Zentralsteueranlage getrennt angesteuert werden. Versorgungsspannung wie die örtliche Steuerspannung. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor geschaltete Verbraucher an das Netz gelegt werden. Zentralbefehle haben immer Vorrang, die örtlichen Steuereingänge sind während des Zentralbefehls gesperrt. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = zentral ein und zentral aus wirksam, ZE = nur zentral ein wirksam, ZA = nur zentral aus wirksam, ZE+ZA durchgestrichen = keine Zentralsteuerung wirksam. Mit dem mittleren Drehschalter werden für ES und ER die Funktionen des unteren Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Wird BM gewählt kann mit einem Bewegungsmelder gesteuert werden, Funktion gemäß Bedienungsanleitung. Nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Mit dem unteren Drehschalter kann zwischen 18 Funktionen gewählt werden: ON = Dauer EIN. 4xS = 4-fach-Stromstoßschalter mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7. (4xR) = 4-fach-Schaltrelais mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7. 4S = Stromstoßschalter mit 4 Schließern. (4R) = Schaltrelais mit 4 Schließern. 2S/WS = Stromstoßschalter mit 3 Schließern und 1 Öffner. (2R/WR) = Schaltrelais mit 3 Schließern und 1 Öffner. 2WS = Stromstoßschalter mit 2 Schließern und 2 Öffnern. (2WR) = Schaltrelais mit 2 Schließern und 2 Öffnern. SSa =
