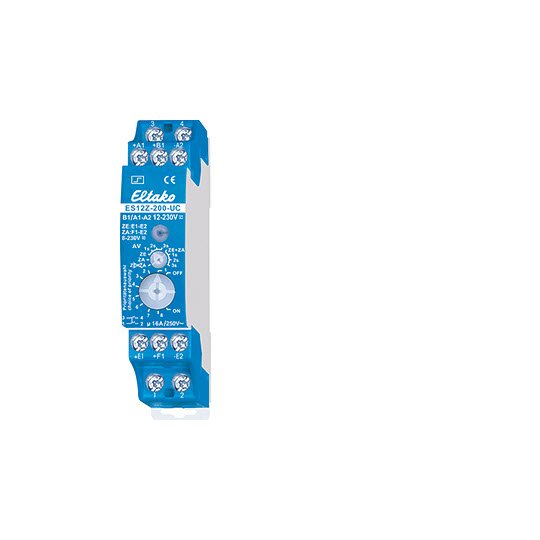

Eltako ES12Z-200-UC Stromstoßschalter 2S potenzialfrei 16A 21200601

Hersteller-Nr. 21200601 285414
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
3516109
EAN
4010312107690
DEHA.-Nr.
0172816
eClass.-Nr.
27142306
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Funktion elektronisch Schalter
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbautiefe 58 mm
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 0
Steuerspannung 1 12 - 230 V
Steuerspannungsart 1 AC/DC
Frequenz der Steuerspannung 1 50 - 50 Hz
Steuerspannung 2 8 - 230 V
Frequenz der Steuerspannung 2 50 - 50 Hz
Bemessungsschaltstrom 16 A
Versorgungsspannung 250 - 250 V
Spannungsart der Versorgungsspannung AC
Max. Glühlampenlast 2000 W
Max. Leuchtstofflampenlast 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Max. Schaltstrom (cos phi = 0,6) 4 A
Handbedienung false

2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Örtliche Universal-Steuerspannung 12..230V UC. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalterstellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA = Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet. Anliegende Zentralbefehle werden nach der Wieder­kehr sofort ausgeführt. OFF = Dauer AUS, ON = Dauer EIN. 1 und 5 = Keine Priorität. Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden. Der letzte Zentralbefehl wird ausgeführt. Dies ist die Einstellung ab Werk. 2 und 6 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein. 3 und 7 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus. 4 und 8 = Priorität für dauererregten örtlichen Taster. Zentralbefehle werden solange nicht ausgeführt. Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen.
