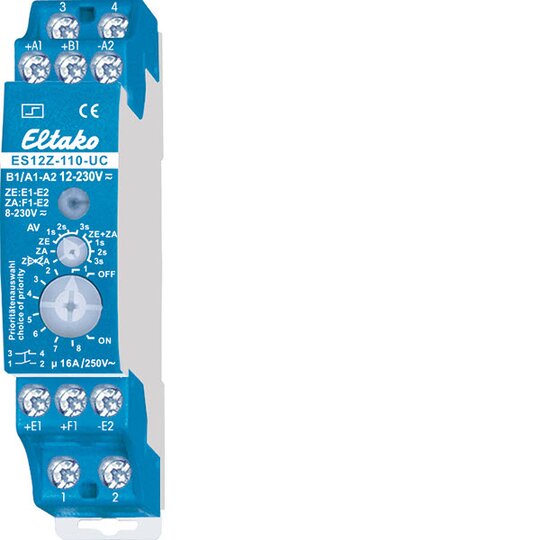

Eltako ES12Z-110-UC Stromstoßschalter 1S+1Ö potenzialfrei 16A 21110601

Katalog der Priorität der Steuersignaleund Verhalten bei StromausfallMontage auf Tragschiene DIN-EN 61075 TH351 Teilungseinheit = 18mm breit, 58mm tiefKontakte: 1 Schließer + 1 Öffner potenzialfreiVersorgungsspannung: wie örtliche SteuerspannungÖrtliche Universal-Steuerspannung: 8 bis 230V UCZentrale Universal-Steuerspannung: 8 bis 230V UCNennschaltleistung: 16A/250V ACStand-by-Verlust nur 0,03û0,4 WattGlimmlampenstrom: bis 50mA ab 110V SteuerspannungEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: EN 61000-6-3, EN 61000-6-1, EN 60669Fabrikat/Typ: Eltako ES12Z-110-UC oder gleichwertige Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA = Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Sc
