Funktion | teilelektronisch |
Montageart | Unterputz |
Breite in Teilungseinheiten | 0 |
Einbautiefe | 18 mm |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Wechsler | 0 |
Steuerspannung 1 | 8 - 230 V |
Steuerspannungsart 1 | AC/DC |
Frequenz der Steuerspannung 1 | 50 - 50 Hz |
Bemessungsstrom | 10 A |
Versorgungsspannung | 250 - 250 V |
Spannungsart der Versorgungsspannung | AC |
Max. Glühlampenlast | 2000 W |
Max. Leuchtstofflampenlast | 1000 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Max. Schaltstrom (cos phi = 0,6) | 4 A |

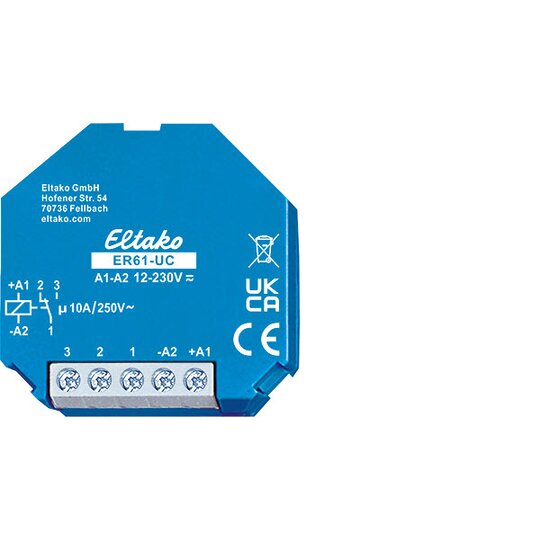

Schaltrelais ER61-UCSchaltrelais elektronisch für Einbaumontage230V-LED-Lampen: bis 200WGlühlampen: 2000W45mm lang, 45mm breit, 18mm tiefohne Versorgungsspannung, somit ohne Stand-by-VerlusteKontakte: 1 Wechsler potenzialfreiSteuerspannung: 8 bis 230V UCNennschaltleistung: 16A/250V ACStand-by-Verlust: keinEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: EN 61000-6-3, EN 61000-6-1, EN 60669Fabrikat/Typ: Eltako ER61-UC oder gleichwertig. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
