Funktion | teilelektronisch |
Montageart | DIN-Schiene |
Breite in Teilungseinheiten | 1 |
Einbautiefe | 58 mm |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Wechsler | 0 |
Steuerspannung 1 | 8 - 230 V |
Steuerspannungsart 1 | AC/DC |
Frequenz der Steuerspannung 1 | 50 - 50 Hz |
Bemessungsstrom | 16 A |
Versorgungsspannung | 250 - 250 V |
Spannungsart der Versorgungsspannung | AC |
Max. Glühlampenlast | 2000 W |
Max. Leuchtstofflampenlast | 1000 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Max. Schaltstrom (cos phi = 0,6) | 4 A |

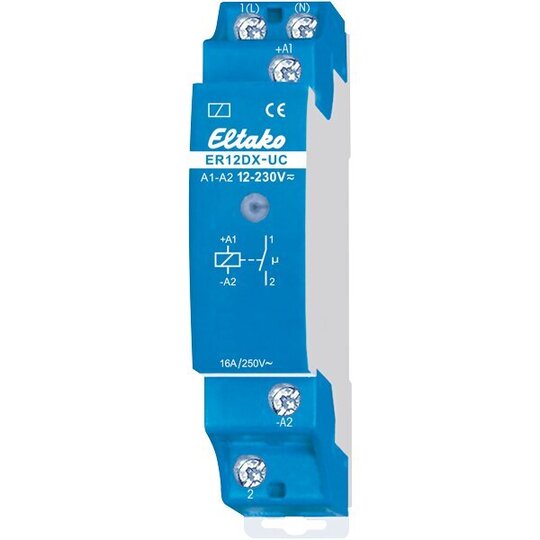

Schaltrelais ER12DX-UCSchaltrelais elektronisch mit Duplex-Technologie230V-LED-Lampen: bis 600WGlühlampen: 2000WReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tiefbeim Schalten von 230V = Kontaktschaltung im Nulldurchgangohne Versorgungsspannung, somit ohne Stand-by-VerlusteSteuerspannung: 8 bis 230V UCKontakte: 1 Schließer potenzialfreiNennschaltleistung: 16A/250V ACStand-by-Verlust: keinEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: EN 61000-6-3, EN 61000-6-1, EN 60669Fabrikat/Typ: Eltako ER12DX-UC oder gleichwertig n verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Art.-Nr.
3518942
