| Funktion |
teilelektronisch |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbautiefe |
58 mm |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Kontakte als Wechsler |
0 |
| Steuerspannung 1 |
12 - 230 V |
| Steuerspannungsart 1 |
AC/DC |
| Frequenz der Steuerspannung 1 |
50 - 50 Hz |
| Bemessungsstrom |
16 A |
| Versorgungsspannung |
250 - 250 V |
| Spannungsart der Versorgungsspannung |
AC |
| Max. Glühlampenlast |
2000 W |
| Max. Leuchtstofflampenlast |
1000 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) |
1000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) |
500 VA |
| Max. Schaltstrom (cos phi = 0,6) |
4 A |

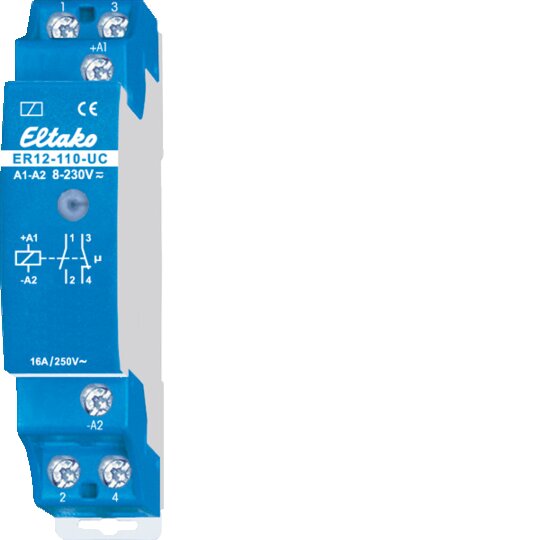

Schaltrelais ER12-110-UCSchaltrelais elektronisch230V-LED-Lampen: bis 200W Glühlampen: 2000WReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tiefohne Versorgungsspannung, somit ohne Stand-by-VerlusteSteuerspannung: 8 bis 230V UCKontakte: 1 Schließer + 1 Öffner potenzialfreiNennschaltleistung: 16A/250V ACStand-by-Verlust: keinEinschaltdauer: 100%Kontaktabstand: 0,5mmErfüllte Normen: EN 61000-6-3, EN 61000-6-1, EN 60669Fabrikat/Typ: Eltako ER12-110-UC oder gleichwertigen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
