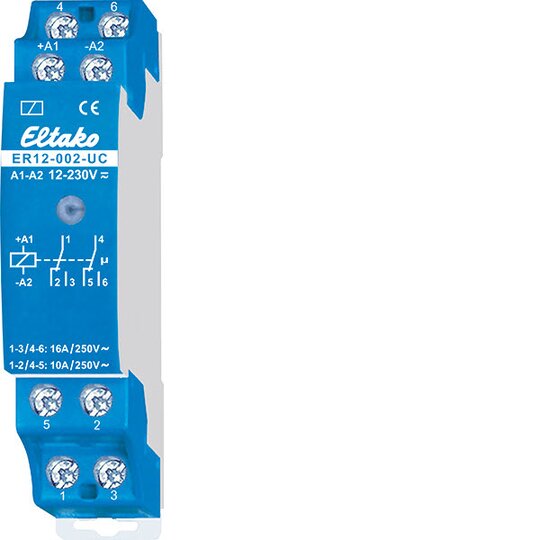

Eltako ER12-002-UC Schalt-/Steuerrelais 2We potenzialfrei 16A 22002601

Hersteller-Nr. 22002601 285040
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
3510537
EAN
4010312205372
DEHA.-Nr.
2478751
eClass.-Nr.
27142309
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Funktion teilelektronisch
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbautiefe 58 mm
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 2
Steuerspannung 1 12 - 230 V
Steuerspannungsart 1 AC/DC
Frequenz der Steuerspannung 1 50 - 50 Hz
Bemessungsstrom 16 A
Versorgungsspannung 250 - 250 V
Spannungsart der Versorgungsspannung AC
Max. Glühlampenlast 2000 W
Max. Leuchtstofflampenlast 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Max. Schaltstrom (cos phi = 0,6) 4 A

2 Wechsler potenzialfrei. Schließer: 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen bis 2000W. Öffner: 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 =+, A2 =-). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
