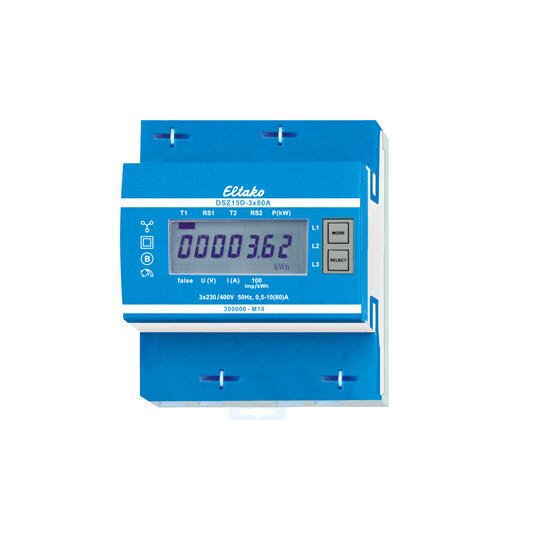

Eltako DSZ15D-3x80A MID Drehstromzähler
3x80A geeicht 28380015
10 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3522062
- EAN
- 4010312501634
- Hersteller-Nr.
- 28380015
- DEHA.-Nr.
- 5443883
- eClass.-Nr.
- 27142316
- Herstellerlink
- Wunsch-Suchbegriff
| Zählertyp | elektronisch |
| Nennstrom (In) | 10 A |
| Maximalstrom (Imax) | 80 A |
| Nennspannung (Un) N-L | 230 - 230 V |
| Nennspannung (Un) L-L | 400 - 400 V |
| Frequenz | 50 - 50 Hz |
| Leistungsaufnahme | 0,5 W |
| Genauigkeitsklasse | B |
| Polart | Vierleiter |
| Ausführung | Direktmessung |
| Energieart | Wirkleistung |
| Geeignet für | Bezug |
| Tarifausführung | Zweitarif |
| Tarifsteuerung | extern |
| Rücklaufsperre | true |
| Geeicht | true |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | optisch |
| Impulsart | S0 |
| Impulsrate | 1000 - 1000 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 4 |
| Breite | 70 mm |
| Tiefe | 58 mm |
| Höhe | 82 mm |
| Ausführung der Schnittstelle | sonstige |
| Anzahl der Stellen | 7 |
| Schutzart (IP) | IP20 |
Drehstromzähler DSZ15D-3x80A mit Display, MID geeichtDrehstromzähler direkt messend und geeichtReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH354 Teilungseinheiten = 70mm breit, 58mm tiefGenauigkeitsklasse: B (1%)Anzeige: LC-Display 7 Stellen, davon 1 oder 2 Dezimalstellenauch ohne Stromversorgung 2x innerhalb von 2 Wochen ablesbarHintergrundbeleuchtungauf zweiten Tarif umschaltbarMomentanwerte von Leistung, Spannung und Strom ablesbarNennstrom: 3x10(80)AStand-by-Verlust: nur 0,5W je PfadSO-Schnittstelle nach DIN 43864PlombierbarFabrikat/Typ: Eltako DSZ15D-3x80A oder gleichwertigh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.
