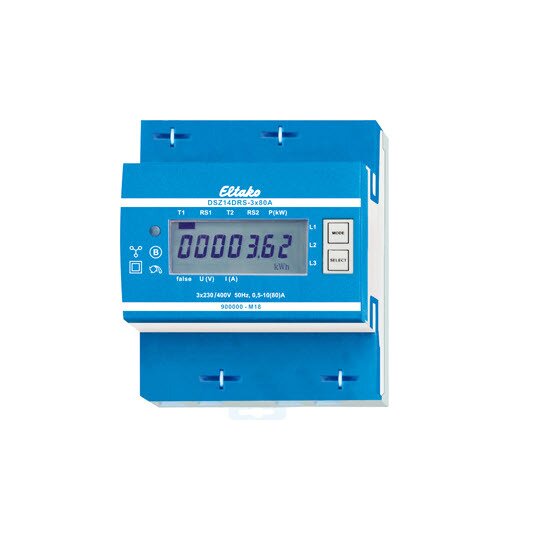

Eltako DSZ14DRS-3x80A MID Drehstromzähler MID 28365715
1 Stück

RS485-Bus-Drehstromzähler mit Display, MID geeicht DSZ14DRS-3x80ADrehstromzähler direkt messend und geeichtReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH354 Teilungseinheiten = 70mm breit, 58mm tiefGenauigkeitsklasse: B (1%)Anzeige: LC-Display 7 Stellen, davon 1 oder 2 Dezimalstellenauch ohne Stromversorgung 2x innerhalb von 2 Wochen ablesbarHintergrundbeleuchtungauf zweiten Tarif umschaltbarMomentanwerte von Leistung, Spannung und Strom ablesbarNennstrom: 3x10(80)AStand-by-Verlust: 0,8 Watt an L1 und je 0,5W an L2 und L3Mit RS485-SchnittstellePlombierbarFabrikat/Typ: Eltako DSZ14DRS-3x80A oder gleichwertig5-Bus mit einer 2-adrigen geschirmten Busleitung (z.B. Telefon­leitung). Der Zählerstand und die Momentanleistung werden dem Bus übergeben û z.B. zur Weitergabe an einen externen Rechner oder Controller û und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräteadresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 1000-mal je kWh blinkenden LED neben dem Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung, Strom und der PcH-Wert angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. Zähler-Sonderbetriebsarten: In den Zähler-Betriebsarten des FAM14 liegt der Fokus auf der einstellbaren Übertragungs­geschwindigkeit von Stromzählerdaten für externe Gebäudeenergiemanager. Daten können über angeschlossene Gateways am FAM14 abgegriffen und weitergeleitet werden (FGW14, FGW14-USB, FGW14W(L)-IP). Für Zähler ab der Fertigungswoche 33/23 sind dafür weitere Einstellmöglichkeiten: am FAM14 verfügbar.
