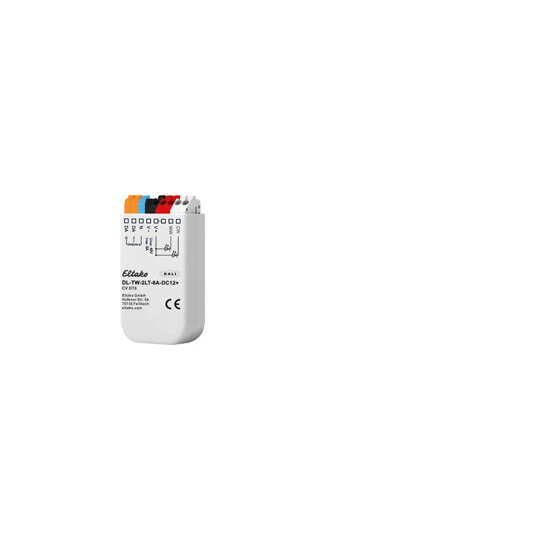

Eltako DL-TW-2LT-8A DALI-LED-Dimmer 8A tuneable white 33000010
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3523170
- EAN
- 4010312321461
- Hersteller-Nr.
- 33000010
- DEHA.-Nr.
- 6107585
- eClass.-Nr.
- 27144014
- Zolltarif-Nr.
- 85423190
| Zusammenstellung | Basiselement |
| Bedienungsart | Drucktaster |
| App-Steuerung über Bluetooth | false |
| Dimmung Phasenanschnitt | false |
| Dimmung Phasenabschnitt | false |
| Seriendimmer | false |
| Nebenstelleneingang | false |
| Lichtwertspeicher | true |
| Verwendbar mit Taste | true |
| Verwendbar mit Bewegungsmelder | false |
| Verwendbar mit Präsenzmelder | false |
| Verwendbar mit Zeitschalter/Timer | false |
| Verwendbar mit Funktaste | false |
| Verwendbar mit IR-Taste | false |
| Min. Helligkeit steuerbar | true |
| Montageart | sonstige |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | true |
| Oberfläche | unbehandelt |
| Ausführung der Oberfläche | matt |
| Farbe | grau |
| Transparent | false |
| Geeignet für Schutzart (IP) | IP20 |
| Nennspannung | 12 - 48 V |
| Steuerspannung | 9.5 - 22.5 V |
| Nennleistung ohmsche Last | 384 - 384 W |
| Max. Schaltleistung LED | 384 W |
| Leistungsaufnahme | 0,12 W |
| Anschlussart | Steckklemme |
| Aderquerschnitt | 1.5 - 1.5 qmm |
| Gerätebreite | 33 mm |
| Gerätehöhe | 59 mm |
| Gerätetiefe | 15 mm |
| Min. Tiefe der Gerätedose | 15 mm |
| Kompatibel mit Apple HomeKit | false |
| Kompatibel mit Google Assistant | false |
| Kompatibel mit Amazon Alexa | false |
| IFTTT-Unterstützung verfügbar | false |
DALI-LED-Dimmer zur unabhängigen Steuerung von Helligkeit und Farbtemperatur. Für Leuchteneinbau und die UP-Dose. 59x33x15mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Betriebsart DT8: Steuerung von Helligkeit und Farbtemperatur über eine DALI-Adresse (Device Type 8, Colour Type Tc). Betriebsart Balance&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Kanalaufteilung (z.B. Farbtemperatur). Betriebsart Dim2Warm: eine DALI-Adresse zum Dimmen bei gleichzeitiger Änderung der Farbtemperatur. SwitchDim2: Betrieb über 2 Tastereingänge ermöglicht Steuerung von Helligkeit und Farbtemperatur ohne DALI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung je nach Typ von 12V bis 28V DC oder 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 8A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT8 (Auslieferzustand): In dieser Betriebsart wird eine DALI-Adresse (Device Type 8, Colour Type Tc) zum Steuern von Helligkeit und Farbtemperatur verwendet. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Farbtemperatur. Balance&Dim: Die Steuerung erfolgt über 2 DALI-Adressen (oder SwitchDim2), wobei eine Adresse zum Dimmen und die andere für die Kanalaufteilung (d.h. z.B: Tunable White oder direkte/indirekte Beleuchtungsaufteilung) verwendet wird. Der Balance&Dim Mode ermöglicht die Verstellung der Farbtemperatur ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-Tc-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Balance. Dim2Warm: Die Steuerung der beiden Ausgangskanäle erfolgt über eine DALI-Adresse oder einen SwD-Eingang. Die Kanalaufteilung ist fest an den Dimmwert gekoppelt. Je kleiner der Dimmwert desto wärmer das Licht. DALI-Adresse 1, SwD1: Dim2Warm (Master). Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen.
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
