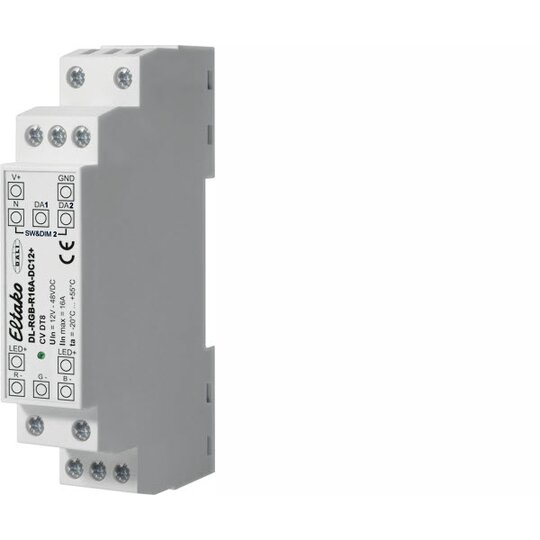

Eltako DL-RGB-R16A DALI-LED-Dimmer 16?A RGB 33000023
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3523165
- EAN
- 4010312321591
- Hersteller-Nr.
- 33000023
- DEHA.-Nr.
- 6107580
- eClass.-Nr.
- 27144014
| Zusammenstellung | Basiselement |
| Bedienungsart | Drucktaster |
| App-Steuerung über Bluetooth | false |
| Dimmung Phasenanschnitt | false |
| Dimmung Phasenabschnitt | false |
| Seriendimmer | false |
| Nebenstelleneingang | false |
| Lichtwertspeicher | true |
| Verwendbar mit Taste | false |
| Verwendbar mit Bewegungsmelder | false |
| Verwendbar mit Präsenzmelder | false |
| Verwendbar mit Zeitschalter/Timer | false |
| Verwendbar mit Funktaste | false |
| Verwendbar mit IR-Taste | false |
| Min. Helligkeit steuerbar | true |
| Montageart | REG |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | true |
| Oberfläche | unbehandelt |
| Ausführung der Oberfläche | matt |
| Farbe | grau |
| Transparent | false |
| Geeignet für Schutzart (IP) | IP20 |
| Nennspannung | 12 - 48 V |
| Steuerspannung | 9.5 - 22.5 V |
| Nennleistung ohmsche Last | 768 - 768 W |
| Max. Schaltleistung LED | 768 W |
| Leistungsaufnahme | 0,12 W |
| Anschlussart | Steckklemme |
| Aderquerschnitt | 1.5 - 2.5 qmm |
| Gerätebreite | 17,5 mm |
| Gerätehöhe | 98 mm |
| Gerätetiefe | 56 mm |
| Kompatibel mit Apple HomeKit | false |
| Kompatibel mit Google Assistant | false |
| Kompatibel mit Amazon Alexa | false |
| IFTTT-Unterstützung verfügbar | false |
DALI-LED-Dimmer mit RGB Farbsteuerung für die Tragschiene DIN-EN 60715 TH35. 98x17,5x56mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Betriebsart DT8: eine DALI-Adresse zur Steuerung von Helligkeit und Farbe (DALI DT8, Type RGBWAF). Betriebsart Colour&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Farbe. SwitchDim2: Betrieb über 2 Schalteingänge ermöglicht Steuerung von Helligkeit und Farbe ohne DALI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 16A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Geringe Standbyverluste. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT8 (Auslieferzustand): In dieser Betriebsart wird Helligkeit und Farbe über eine DALI-Adresse (Device Type 8) gesteuert. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Farbe. Colour&Dim: Diese Betriebsart dient zum Steuern von RGB-Leuchten. Die Steuerung erfolgt über 2 DALI-Adressen, wobei über eine Adresse die Helligkeit und über die andere die Kanalaufteilung (z.B: Farbe) beeinflusst wird. Der Colour&Dim Mode ermöglicht die Verstellung der Farbe ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-RGBWAF-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Farbe.
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
