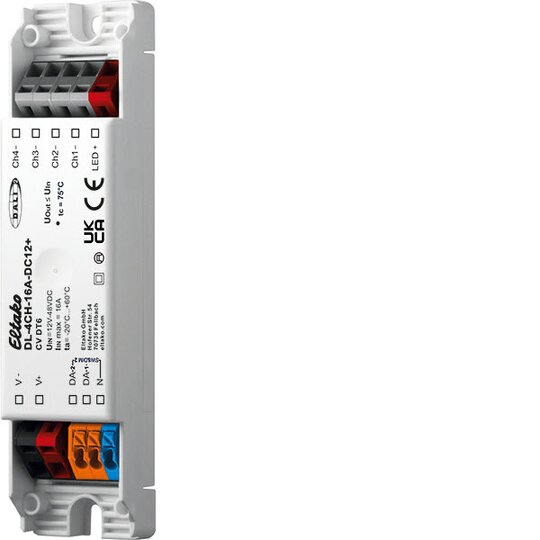

Eltako DL-4CH-16A 4-Kanal DALI-LED-Dimmer 16A 33000020
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3523161
- EAN
- 4010312321560
- Hersteller-Nr.
- 33000020
- DEHA.-Nr.
- 6107575
- eClass.-Nr.
- 27144014
- Zolltarif-Nr.
- 85423190
| Zusammenstellung | Basiselement |
| Bedienungsart | Drucktaster |
| App-Steuerung über Bluetooth | false |
| Dimmung Phasenanschnitt | false |
| Dimmung Phasenabschnitt | false |
| Seriendimmer | false |
| Nebenstelleneingang | false |
| Lichtwertspeicher | true |
| Verwendbar mit Taste | true |
| Verwendbar mit Bewegungsmelder | false |
| Verwendbar mit Präsenzmelder | false |
| Verwendbar mit Zeitschalter/Timer | false |
| Verwendbar mit Funktaste | false |
| Verwendbar mit IR-Taste | false |
| Min. Helligkeit steuerbar | true |
| Montageart | sonstige |
| Befestigungsart | sonstige |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | true |
| Oberfläche | unbehandelt |
| Ausführung der Oberfläche | matt |
| Farbe | grau |
| Transparent | false |
| Geeignet für Schutzart (IP) | IP20 |
| Nennspannung | 12 - 48 V |
| Steuerspannung | 9.5 - 22.5 V |
| Nennleistung ohmsche Last | 768 - 768 W |
| Max. Schaltleistung LED | 768 W |
| Leistungsaufnahme | 0,12 W |
| Anschlussart | Steckklemme |
| Aderquerschnitt | 1.5 - 2.5 qmm |
| Gerätebreite | 30 mm |
| Gerätehöhe | 120 mm |
| Gerätetiefe | 22 mm |
| Min. Tiefe der Gerätedose | 22 mm |
| Kompatibel mit Apple HomeKit | false |
| Kompatibel mit Google Assistant | false |
| Kompatibel mit Amazon Alexa | false |
| IFTTT-Unterstützung verfügbar | false |
4-Kanal DALI-LED-Dimmer 16A DL-4CH-16A-DC12+für DeckeneinwurfMaße: 120x30x22mmSchutzart IP20Dimmbereich 0.1%-100%PWM-Frequenz umschaltbarVersorgungsspannung 12V bis 48V DCAnschlussstrom 16ABetriebsarten: DT6 (separate Kanal-Steuerung)SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: DimmenSwD2: Szenenschalter (kurzer Tastendruck)Colour&,Dim: Steuern von RGB-LeuchtenStand-by-Verlust: 0,12 WattFabrikat/ Typ: Eltako DL-4CH-16A-DC12+ oder gleichwertigLI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung von 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 16A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT6 (Auslieferzustand): In dieser Betriebsart wird jeder Kanal über eine separate DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Colour&Dim: Diese Betriebsart dient zum Steuern von RGB-Leuchten. Die Steuerung erfolgt über 2 DALI-Adressen, wobei über eine Adresse die Helligkeit und über die andere die Kanalaufteilung (z.B: Farbe) beeinflusst wird. Der Colour&Dim Mode ermöglicht die Verstellung der Farbe ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-RGBWAF-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Farbe. DALI2 zertifiziert. DALI2 ist die neueste Generation des DALI-Standard, mit erweitertem Funktionsumfang. DALI2-Geräte beherschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel.
