Zusammenstellung | Basiselement |
Bedienungsart | Drucktaster |
App-Steuerung über Bluetooth | false |
Dimmung Phasenanschnitt | false |
Dimmung Phasenabschnitt | false |
Seriendimmer | false |
Nebenstelleneingang | false |
Lichtwertspeicher | true |
Verwendbar mit Taste | false |
Verwendbar mit Bewegungsmelder | false |
Verwendbar mit Präsenzmelder | false |
Verwendbar mit Zeitschalter/Timer | false |
Verwendbar mit Funktaste | false |
Verwendbar mit IR-Taste | false |
Min. Helligkeit steuerbar | false |
Montageart | REG |
Werkstoff | Kunststoff |
Werkstoffgüte | Thermoplast |
Halogenfrei | true |
Oberfläche | unbehandelt |
Ausführung der Oberfläche | matt |
Farbe | grau |
Transparent | false |
Geeignet für Schutzart (IP) | IP20 |
Nennspannung | 12 - 48 V |
Steuerspannung | 9.5 - 22.5 V |
Nennleistung ohmsche Last | 768 - 768 W |
Max. Schaltleistung LED | 768 W |
Leistungsaufnahme | 0,12 W |
Anschlussart | Steckklemme |
Aderquerschnitt | 1.5 - 2.5 qmm |
Gerätebreite | 17,5 mm |
Gerätehöhe | 98 mm |
Gerätetiefe | 56 mm |
Kompatibel mit Apple HomeKit | false |
Kompatibel mit Google Assistant | false |
Kompatibel mit Amazon Alexa | false |
IFTTT-Unterstützung verfügbar | false |

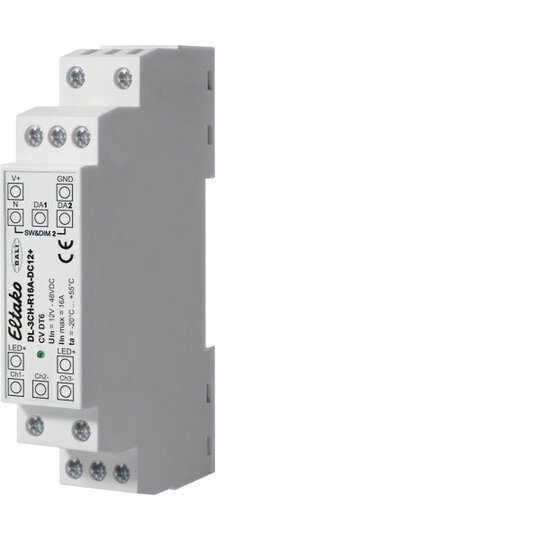

3-Kanal DALI-LED-Dimmer für die Tragschiene DIN-EN 60715 TH35. 98x17,5x56mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Betriebsart DT6: separate Ansteuerung der Kanäle über 3 DALI-Adressen. Betriebsart Colour&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Farbe. SwitchDim2: Betrieb über 2 Tastereingänge ermöglicht Steuerung von Helligkeit und Farbe ohne DALI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung von 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 16A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT6 (Auslieferzustand): In dieser Betriebsart wird jeder Kanal über eine separate DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Colour&Dim: Diese Betriebsart dient zum Steuern von RGB-Leuchten. Die Steuerung erfolgt über 2 DALI-Adressen, wobei über eine Adresse die Helligkeit und über die andere die Kanalaufteilung (z.B: Farbe) beeinflusst wird. Der Colour&Dim Mode ermöglicht die Verstellung der Farbe ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-RGBWAF-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Farbe.
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
