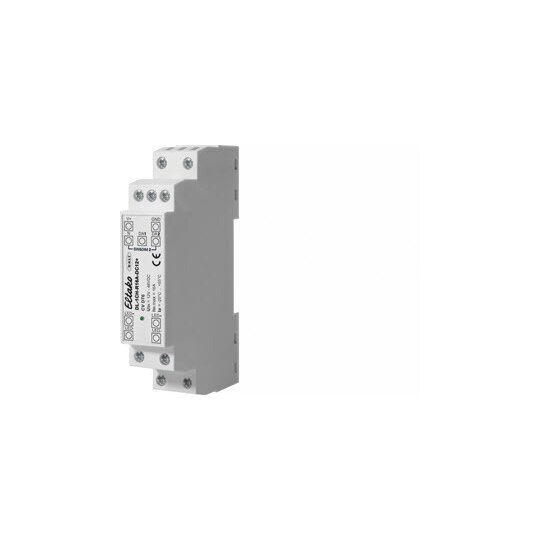

Eltako DL-1CH-R16A 1-Kanal DALI-LED-Dimmer 16A 33000022

1-Kanal DALI-LED-Dimmer 16A DL-1CH-R16A-DC12+für Tragschiene DIN-EN 60715 TH35Maße: 98x17,5x56mmSchutzart IP20Dimmbereich 0.1%-100%PWM-Frequenz umschaltbarVersorgungsspannung 12V bis 48V DCMax. Anschlussstrom 16ABetriebsarten: SwD1,Sw&amp,Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: DimmenSwD2: Szenenschalter (kurzer Tastendruck)KorridorfunktionStand-by-Verlust: 0,12 WattFabrikat/ Typ: Eltako DL-1CH-R16A-DC12+ oder gleichwertiggungsspannung 12V bis 48V DC. Max. Anschlussstrom 16A. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw&Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1,Sw&Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus 'Korridorfunktion' gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt.
