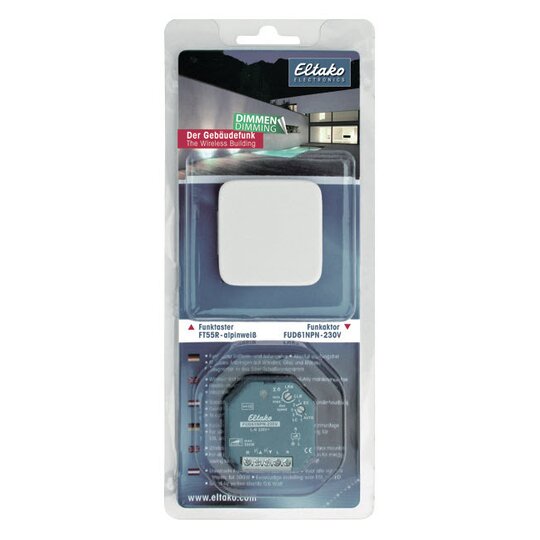

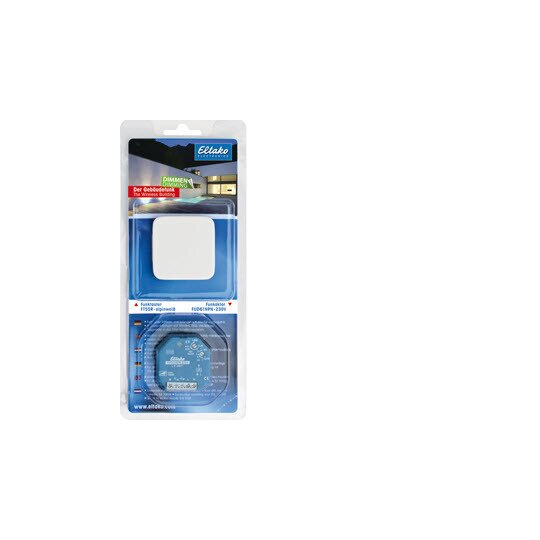

Eltako BPD-Ö Blisterpack Dimmen FT55R-aw+ FUD61NPN 30000022
1 Stück

Blister-Pack Dimmen besteht aus einem batterie- und leitungslosen Funktaster FT55R in alpinweiß (ohne Rahmen) für Abdeckrahmen Busch Reflex und Duro sowie einem Universal-Dimmaktor FUD61NPN-230V. Der Dimmer erkennt die Lampenart selbständig und ermöglicht die Einstellung der Mindesthelligkeit und der Dimmgeschwindigkeit. FT55R-alpinweiß: Funktaster FT55R in alpinweiß für Rahmen-Innenmaß 55x55mm mit Radius, 15mm hoch. Erzeugt die Energie für Funktelegramme selbst beim Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Für Abdeckrahmen Busch Reflex und Duro. Im Lieferumfang enthalten sind eine Wippe, eine Doppelwippe, ein Befestigungsrahmen, eine Halteplatte (alle gleiche Farbe), das Funkmodul und eine Klebefolie. Funktaster mit einer Wippe können zwei auswertbare Signale senden: Wippe oben drücken und Wippe unten drücken. Funktaster mit Doppelwippe können vier auswertbare Signale senden: Zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. Dann kann auch die Funktaster-Beleuchtung FTB von hinten an die Halteplatte gerastet werden. Ab Werk ist die Doppelwippe auf das Funkmodul gerastet. Soll diese gegen die große Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen. Danach die große Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen. Bei dem Ankleben zuerst das Set Halteplatte mit Rahmen und Befestigungsrahmen - mit den Rastungen oben und unten - ankleben. Danach das Set Funkmodul mit Wippe - Kennzeichnung 0 auf der Rückseite immer oben - einrasten. Vor dem Anschrauben den Rahmen mit Befestigungsrahmen von der Halteplatte lösen. Hierzu die Rastungen der Halteplatte nach außen drücken. Danach die Halteplatte - mit den Rastungen oben und unten - anschrauben, den Rahmen mit dem Befestigungsrahmen aufrasten und das Set Funkmodul mit Wippe - Kennzeichnung 0 auf der Rückseite immer oben - einrasten. Zur Schraubbefestigung empfehlen wir Blech-Senkschrauben 2,9x25mm, DIN 7982 C. Sowohl mit Düblen 5x25mm als auch auf 55mm-Schalterdosen. FUD61NPN: Universal-Dimmschalter, Power MOSFET bis 300W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,7 Watt. Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer-, Schlummer- und Lichtweckerschaltung. Zusätzlich mit Lichtszenensteuerung. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Für Einbaumontage. 45mm lang, 55mm breit, 33mm tief. Universal-Dimmschalter für Lampen bis 300W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungs-, Schalt- und Steuerspannung örtlich 230V. Keine Mindestlast erforderlich
